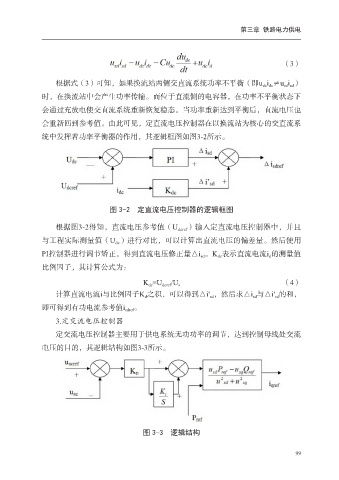

P. 107
第三章 铁路电力供电
（3）
根据式（3）可知，如果换流站两侧交直流系统功率不平衡（即u dc i dc ≠u sd i sd ）
时，在换流站中会产生功率传输。而位于直流侧的电容器，在功率不平衡状态下
会通过充放电使交直流系统重新恢复稳态。当功率重新达到平衡后，直流电压也
会重新回到参考值。由此可见，定直流电压控制器在以换流站为核心的交直流系
统中发挥着功率平衡器的作用，其逻辑框图如图3-2所示。
图 3-2 定直流电压控制器的逻辑框图
根据图3-2得知，直流电压参考值（U dcref ）输入定直流电压控制器中，并且
与工程实际测量值（U dc ）进行对比，可以计算出直流电压的偏差量。然后使用
PI控制器进行调节矫正，得到直流电压修正量△i sd 。K dc 表示直流电流i d 的测量值
比例因子，其计算公式为：
（4）
K dc =U dcref /U s
计算直流电流i与比例因子K d 之积，可以得到△i' sd ，然后求△i sd 与△i' sd 的和，
即可得到有功电流参考值i sdref 。
3.定交流电压控制器
定交流电压控制器主要用于供电系统无功功率的调节，达到控制母线处交流
电压的目的，其逻辑结构如图3-3所示。
图 3-3 逻辑结构
99
