铁路电力自动化与供电安全问题分析
Analysis of Railway Power Automation and Power Supply Safety

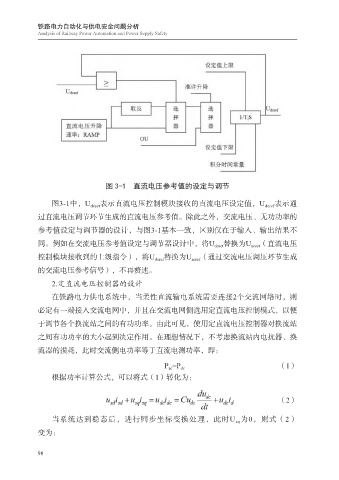

图 3-1 直流电压参考值的设定与调节

图3-1中，U dcset 表示直流电压控制模块接收的直流电压设定值，U dcref 表示通

过直流电压调节环节生成的直流电压参考值。除此之外，交流电压、无功功率的
参考值设定与调节器的设计，与图3-1基本一致，区别仅在于输入、输出结果不
同。例如在交流电压参考值设定与调节器设计中，将U dcset 替换为U acset （直流电压

控制模块接收到的上级指令），将U dcref 替换为U acref （通过交流电压调压环节生成
的交流电压参考信号），不再赘述。

2.定直流电压控制器的设计
在铁路电力供电系统中，当柔性直流输电系统需要连接2个交流网络时，则
必定有一端接入交流电网中，并且在交流电网侧选用定直流电压控制模式，以便

于调节各个换流站之间的有功功率。由此可见，使用定直流电压控制器对换流站
之间有功功率的大小起到决定作用。在理想情况下，不考虑换流站内电抗器、换
流器的损耗，此时交流侧电功率等于直流电测功率，即：

P ac =P dc （1）
根据功率计算公式，可以将式（1）转化为：

（2）

当系统达到稳态后，进行同步坐标变换处理，此时U sq 为0，则式（2）
变为：

98
