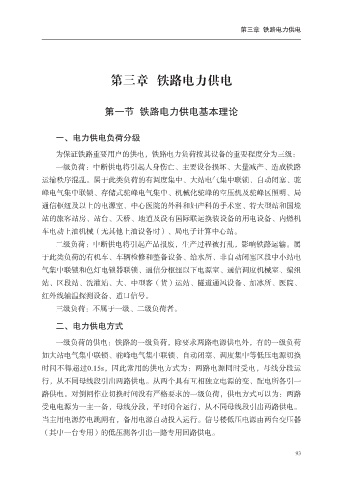

第三章 铁路电力供电
第三章 铁路电力供电
第一节 铁路电力供电基本理论
一、电力供电负荷分级
为保证铁路重要用户的供电，铁路电力负荷按其设备的重要程度分为三级：
一级负荷：中断供电将引起人身伤亡、主要设备损坏、大量减产、造成铁路
运输秩序混乱。属于此类负荷的有调度集中、大站电气集中联锁、自动闭塞、驼
峰电气集中联锁、存储式驼峰电气集中、机械化驼峰的空压机及驼峰区照明、局
通信枢纽及以上的电源室、中心医院的外科和妇产科的手术室、特大型站和国境
站的旅客站房、站台、天桥、地道及设有国际联运换装设备的用电设备、内燃机
车电动上油机械（无其他上油设备时）、局电子计算中心站。
二级负荷：中断供电将引起产品报废，生产过程被打乱，影响铁路运输。属
于此类负荷的有机车、车辆检修和整备设备、给水所、非自动闭塞区段中小站电
气集中联锁和色灯电锁器联锁、通信分枢纽以下电源室、通信调度机械室、编组
站、区段站、洗灌站、大、中型客（货）运站、隧道通风设备、加冰所、医院、
红外线轴温探测设备、道口信号。
三级负荷：不属于一级、二级负荷者。
二、电力供电方式
一级负荷的供电：铁路的一级负荷，除要求两路电源供电外，有的一级负荷
如大站电气集中联锁、驼峰电气集中联锁、自动闭塞、调度集中等低压电源切换
时间不得超过0.15s，因此常用的供电方式为：两路电源同时受电，母线分段运
行，从不同母线段引出两路供电。从两个具有互相独立电源的变、配电所各引一
路供电。对倒闸作业切换时间没有严格要求的一级负荷，供电方式可以为：两路
受电电源为一主一备，母线分段，平时闭合运行，从不同母线段引出两路供电。
当主用电源停电跳闸有，备用电源自动投入运行。信号楼低压电源由两台变压器
（其中一台专用）的低压测各引出一路专用回路供电。
