铁路电力自动化与供电安全问题分析
Analysis of Railway Power Automation and Power Supply Safety
属于破坏谐振条件的措施有：设计时改变系统接地方式、在运行中临时进行
倒闸操作破坏铁磁谐振发生条件；不使用电磁式电压互感器，从根本上杜绝铁芯
饱和的可能性；改善PT的励磁特性。
属于第二类的有：增加网络电容，使X C /X L ≤0.01；加装消弧线圈、增加PT中
性点电阻、增加开口三角形阻尼电阻等。本部分主要就第二类措施介绍几种常用
的抑制技术。
（一）电压互感器高压侧中性点阻尼型消谐
互感器一次绕组中性点串接电阻后再接地，也称为一次消谐，电阻的阻值要
根据实际需要选择。在电压互感器高压绕组中性点接入电阻，能够起到消耗能
量、阻尼和抑制谐波的作用。
1.PT高压侧中性点阻尼型消谐装置工作原理
PT中性点阻尼型一次消谐装置接线图如图3-7所示，接地故障消失瞬间，电
阻R承担了大部分电压降，饱和电流也通过电阻R流入大地，能够有效地减小饱
和电流，防止互感器高压熔丝熔断；同时由于饱和电流通过R流入了大地，能够
抑制电流持续增大造成的铁芯饱和；此外，由于电阻R承担了大部分压降，也限
制了过电压的发生。

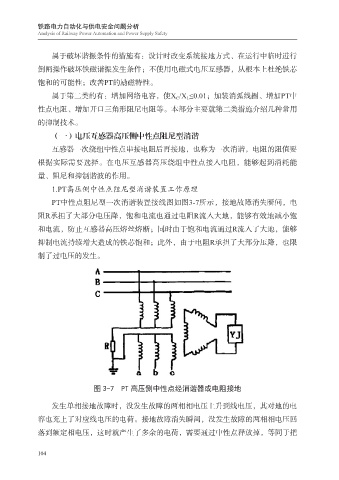

图 3-7 PT 高压侧中性点经消谐器或电阻接地
发生单相接地故障时，没发生故障的两相相电压上升到线电压，其对地的电
容也充上了对应线电压的电荷。接地故障消失瞬间，没发生故障的两相相电压回
落到额定相电压，这时就产生了多余的电荷，需要通过中性点释放掉，等同于把
104
