第一章 绪论

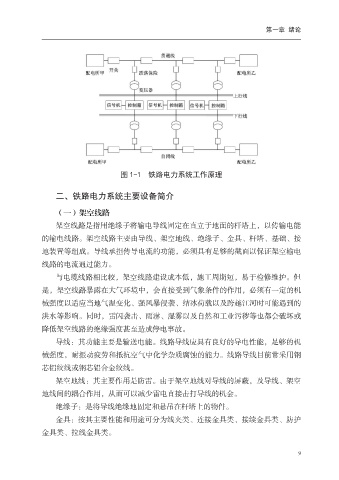

图 1-1 铁路电力系统工作原理

二、铁路电力系统主要设备简介

（一）架空线路
架空线路是指用绝缘子将输电导线固定在直立于地面的杆塔上，以传输电能

的输电线路。架空线路主要由导线、架空地线、绝缘子、金具、杆塔、基础、接
地装置等组成。导线承担传导电流的功能，必须具有足够的截面以保证架空输电
线路的电流通过能力。
与电缆线路相比较，架空线路建设成本低，施工周期短，易于检修维护。但

是，架空线路暴露在大气环境中，会直接受到气象条件的作用，必须有一定的机
械强度以适应当地气温变化、强风暴侵袭、结冰荷载以及跨越江河时可能遇到的
洪水等影响。同时，雷闪袭击、雨淋、湿雾以及自然和工业污秽等也都会破坏或

降低架空线路的绝缘强度甚至造成停电事故。
导线：其功能主要是输送电能。线路导线应具有良好的导电性能，足够的机
械强度，耐振动疲劳和抵抗空气中化学杂质腐蚀的能力。线路导线目前常采用钢
芯铝绞线或钢芯铝合金绞线。

架空地线：其主要作用是防雷。由于架空地线对导线的屏蔽，及导线、架空
地线间的耦合作用，从而可以减少雷电直接击打导线的机会。
绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。

金具：按其主要性能和用途可分为线夹类、连接金具类、接续金具类、防护
金具类、拉线金具类。
