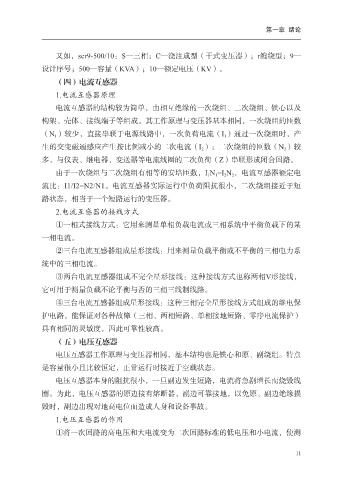

第一章 绪论

又如，scr9-500/10：S—三相；C—浇注成型（干式变压器）；r缠绕型；9—

设计序号；500—容量（KVA）；10—额定电压（KV）。
（四）电流互感器
1.电流互感器原理
电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及

构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数
（N 1 ）较少，直接串联于电源线路中，一次负荷电流（I 1 ）通过一次绕组时，产
生的交变磁通感应产生按比例减小的二次电流（I 2 ）；二次绕组的匝数（N 2 ）较

多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路。
由于一次绕组与二次绕组有相等的安培匝数，I 1 N 1 =I 2 N 2 ，电流互感器额定电
流比：I1/I2=N2/N1。电流互感器实际运行中负荷阻抗很小，二次绕组接近于短
路状态，相当于一个短路运行的变压器。

2.电流互感器的接线方式
①一相式接线方式：它用来测量单相负载电流或三相系统中平衡负载下的某
一相电流。

②三台电流互感器组成星形接线：用来测量负载平衡或不平衡的三相电力系
统中的三相电流。
③两台电流互感器组成不完全星形接线：这种接线方式也称两相V形接线，

它可用于测量负载不论平衡与否的三相三线制线路。
④三台电流互感器组成星形接线：这种三相完全星形接线方式组成的继电保
护电路，能保证对各种故障（三相、两相短路、单相接地短路、零序电流保护）

具有相同的灵敏度，因此可靠性较高。
（五）电压互感器
电压互感器工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点
是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线
圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损
毁时，副边出现对地高电位而造成人身和设备事故。

1.电压互感器的作用
①将一次回路的高电压和大电流变为二次回路标准的低电压和小电流，使测

11
