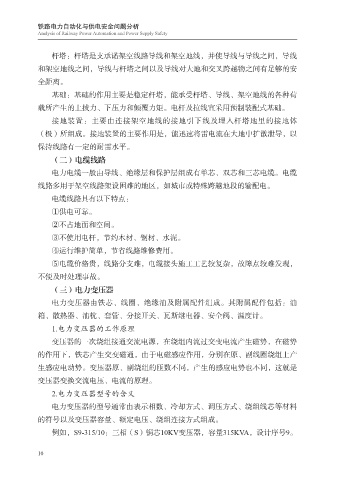

杆塔：杆塔是支承诺架空线路导线和架空地线，并使导线与导线之间，导线

和架空地线之间，导线与杆塔之间以及导线对大地和交叉跨越物之间有足够的安
全距离。
基础：基础的作用主要是稳定杆塔，能承受杆塔、导线、架空地线的各种荷
载所产生的上拔力、下压力和倾覆力矩。电杆及拉线宜采用预制装配式基础。

接地装置：主要由连接架空地线的接地引下线及埋入杆塔地里的接地体
（极）所组成。接地装置的主要作用是，能迅速将雷电流在大地中扩散泄导，以
保持线路有一定的耐雷水平。

（二）电缆线路
电力电缆一般由导线、绝缘层和保护层组成有单芯、双芯和三芯电缆。电缆
线路多用于架空线路架设困难的地区，如城市或特殊跨越地段的输配电。
电缆线路具有以下特点：

①供电可靠。
②不占地面和空间。
③不使用电杆，节约木材、钢材、水泥。

④运行维护简单，节省线路维修费用。
⑤电缆价格贵，线路分支难，电缆接头施工工艺较复杂，故障点较难发现，
不便及时处理事故。

（三）电力变压器
电力变压器由铁芯、线圈、绝缘油及附属配件组成。其附属配件包括：油
箱、散热器、油枕、套管、分接开关、瓦斯继电器、安全阀、温度计。

1.电力变压器的工作原理
变压器的一次绕组接通交流电源，在绕组内流过交变电流产生磁势，在磁势
的作用下，铁芯产生交变磁通，由于电磁感应作用，分别在原、副线圈绕组上产
生感应电动势。变压器原、副绕组的匝数不同，产生的感应电势也不同，这就是

变压器变换交流电压、电流的原理。
2.电力变压器型号的含义
电力变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料

的符号以及变压器容量、额定电压、绕组连接方式组成。
例如，S9-315/10：三相（S）铜芯10KV变压器，容量315KVA，设计序号9。
