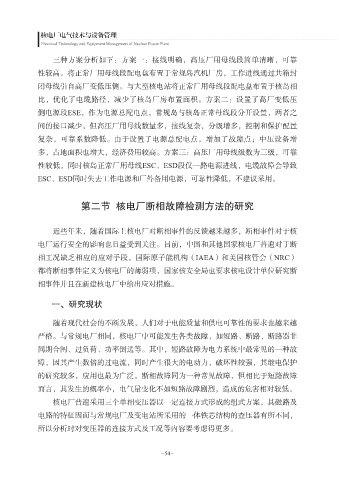

三种方案分析如下：方案一：接线明确，高压厂用母线段简单清晰，可靠
性较高。将正常厂用母线段配电盘布置于常规岛汽机厂房，工作进线通过共箱封
闭母线引自高厂变低压侧。与大型核电站将正常厂用母线段配电盘布置于核岛相

比，优化了电缆路径，减少了核岛厂房布置面积。方案二：设置了高厂变低压
侧电源段ESE，作为电源总配电点，常规岛与核岛正常母线段分开设置，两者之

间的接口减少，但高压厂用母线数量多，接线复杂，分级增多，控制和保护配置
复杂，可靠系数降低。由于设置了电源总配电点，增加了故障点；中压设备增
多，占地面积也增大，经济费用较高。方案三：高压厂用母线级数为三级，可靠

性较低，同时核岛正常厂用母线ESC、ESD段仅一路电源进线，电缆故障会导致
ESC、ESD同时失去工作电源和厂外备用电源，可靠性降低，不建议采用。

第二节 核电厂断相故障检测方法的研究

近些年来，随着国际上核电厂对断相事件的反馈越来越多，断相事件对于核
电厂运行安全的影响也日益受到关注。目前，中国和其他国家核电厂普遍对于断

相工况缺乏相应的应对手段，国际原子能机构（IAEA）和美国核管会（NRC）
都将断相事件定义为核电厂的薄弱项，国家核安全局也要求核电设计单位研究断

相事件并且在新建核电厂中给出应对措施。

一、研究现状

随着现代社会的不断发展，人们对于电能质量和供电可靠性的要求也越来越

严格。与常规电厂相同，核电厂中可能发生各类故障，如短路、断路、断路器非
同期合闸、过负荷、功率倒送等。其中，短路故障为电力系统中最常见的一种故

障，因其产生数倍的过电流，同时产生很大的电动力，破坏性较强，其继电保护
的研究较多，应用也最为广泛。断相故障同为一种常见故障，但相比于短路故障
而言，其发生的概率小，电气量变化不如短路故障剧烈，造成的危害相对较低。
核电厂普遍采用三个单相变压器以一定连接方式形成的组式方案，其磁路及

电路的特征因而与常规电厂及变电站所采用的一体铁芯结构的查压器有所不同，
所以分析时对变压器的连接方式及工况等内容要考虑得更多。
