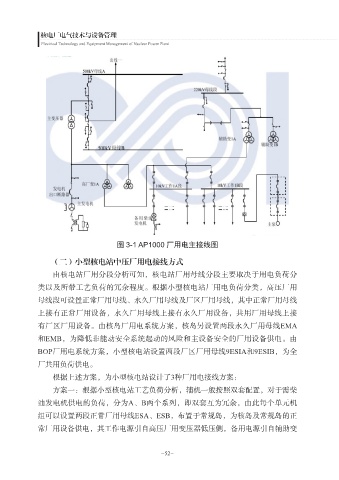

图 3-1 AP1000 厂用电主接线图

（二）小型核电站中压厂用电接线方式
由核电站厂用分段分析可知，核电站厂用母线分段主要取决于用电负荷分
类以及所带工艺负荷的冗余程度。根据小型核电站厂用电负荷分类，高压厂用
母线段可设置正常厂用母线、永久厂用母线及厂区厂用母线，其中正常厂用母线

上接有正常厂用设备，永久厂用母线上接有永久厂用设备，共用厂用母线上接
有厂区厂用设备。由核岛厂用电系统方案，核岛另设置两段永久厂用母线EMA
和EMB，为降低非能动安全系统起动的风险和主设备安全的厂用设备供电。由

BOP厂用电系统方案，小型核电站设置两段厂区厂用母线9ESIA和9ESIB，为全
厂共用负荷供电。
根据上述方案，为小型核电站设计了3种厂用电接线方案：
方案一：根据小型核电站工艺负荷分析，辅机一般按照双套配置，对于需柴

油发电机供电的负荷，分为A、B两个系列，即双套互为冗余，由此每个单元机
组可以设置两段正常厂用母线ESA、ESB，布置于常规岛，为核岛及常规岛的正
常厂用设备供电，其工作电源引自高压厂用变压器低压侧，备用电源引自辅助变
