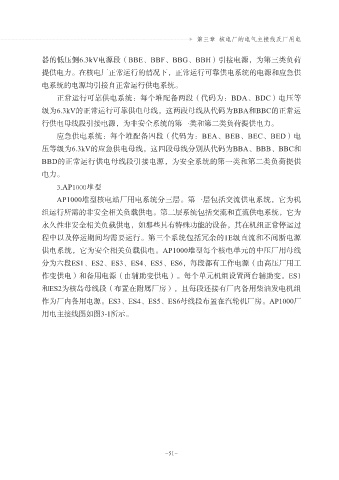

▼ 第三章 核电厂的电气主接线及厂用电

器的低压侧6.3kV电源段（BBE、BBF、BBG、BBH）引接电源，为第三类负荷
提供电力。在核电厂正常运行的情况下，正常运行可靠供电系统的电源和应急供
电系统的电源均引接自正常运行供电系统。

正常运行可靠供电系统：每个堆配备两段（代码为：BDA、BDC）电压等
级为6.3kV的正常运行可靠供电母线，这两段母线从代码为BBA和BBC的正常运
行供电母线段引接电源，为非安全系统的第一类和第二类负荷提供电力。
应急供电系统：每个堆配备四段（代码为：BEA、BEB、BEC、BED）电

压等级为6.3kV的应急供电母线，这四段母线分别从代码为BBA、BBB、BBC和
BBD的正常运行供电母线段引接电源，为安全系统的第一类和第二类负荷提供
电力。
.AP 堆型

AP1000堆型核电站厂用电系统分三层。第一层包括交流供电系统，它为机
组运行所需的非安全相关负载供电。第二层系统包括交流和直流供电系统，它为
永久性非安全相关负载供电，如那些具有特殊功能的设备，其在机组正常停运过
程中以及停运期间均需要运行。第三个系统包括冗余的1E级直流和不间断电源

供电系统，它为安全相关负载供电。AP1000堆型每个核电单元的中压厂用母线
分为六段ES1、ES2、ES3、ES4、ES5、ES6，每段都有工作电源（由高压厂用工
作变供电）和备用电源（由辅助变供电）。每个单元机组设置两台辅助变。ES1
和ES2为核岛母线段（布置在附属厂房），且每段还接有厂内备用柴油发电机组

作为厂内备用电源。ES3、ES4、ES5、ES6母线段布置在汽轮机厂房。AP1000厂
用电主接线图如图3-1所示。

-51-
