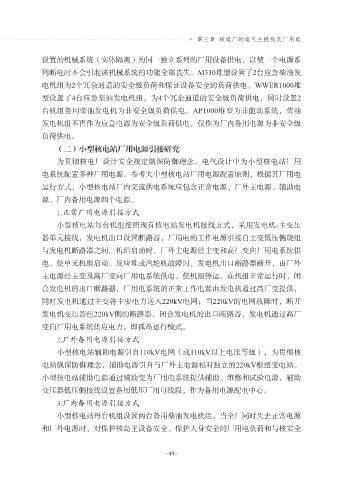

▼ 第三章 核电厂的电气主接线及厂用电

设置的机械系统（实体隔离）的同一独立系列的厂用设备供电，以使一个电源系
列断电时不会引起该机械系统的功能全部丧失。M310堆型设置了2台应急柴油发
电机组为2个冗余通道的安全级负荷和保证设备安全的负荷供电。WWER1000堆
型设置了4台应急柴油发电机组，为4个冗余通道的安全级负荷供电，同时设置2

台机组备用柴油发电机为非安全级负荷供电。AP1000堆型为非能动系统，柴油
发电机组不再作为应急电源为安全级负荷供电，仅作为厂内备用电源为非安全级
负荷供电。

（二）小型核电站厂用电源引接研究
为贯彻核电厂设计安全规定纵深防御理念，电气设计中为小型核电站厂用
电系统配置多种厂用电源。参考大中型核电站厂用电源配置原则，根据其厂用电
运行方式，小型核电站厂内交流供电系统应包含正常电源、厂外主电源、辅助电

源、厂内备用电源四个电源。
.正常厂用电源引接方式
小型核电站每台机组按照现有核电站发电机接线方式，采用发电机-主变压
器单元接线，发电机出口设置断路器，厂用电的工作电源引接自主变低压侧绕组

与发电机断路器之间。机组启动时，厂外主电源经主变和高厂变向厂用电系统供
电，使单元机组启动。反应堆或汽轮机故障时，发电机出口断路器断开，由厂外
主电源经主变及高厂变向厂用电系统供电，使机组停运。在机组正常运行时，闭
合发电机的出口断路器，厂用电系统的正常工作电源由发电机通过高厂变提供，

同时发电机通过主变将主要电力送入220kV电网；当220kV的电网故障时，断开
发电机变压器组220kV侧的断路器，闭合发电机的出口断路器，发电机通过高厂
变向厂用电系统供应电力，即孤岛运行模式。

.厂外备用电源引接方式
小型核电站辅助电源引自110kV电网（或110kV以上电压等级），为贯彻核
电站纵深防御理念，辅助电源引自与厂外主电源相对独立的220kV枢纽变电站。
小型核电站辅助电源通过辅助变为厂用电系统提供辅助、维修和试验电源，辅助
变压器低压侧接线设置备用低压厂用母线段，作为备用电源配电中心。

.厂内备用电源引接方式
小型核电站每台机组设置两台备用柴油发电机组。当全厂同时失去正常电源
和厂外电源时，对保护核岛主设备安全、保护人身安全的厂用电负荷和与核安全

-49-
