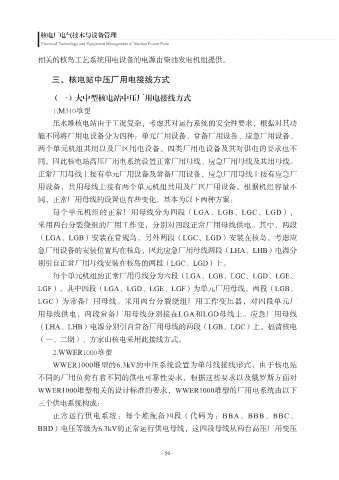

相关的核岛工艺系统用电设备的电源由柴油发电机组提供。

三、核电站中压厂用电接线方式

（一）大中型核电站中压厂用电接线方式
.M 堆型
压水堆核电站由于工况复杂，考虑其对运行系统的安全性要求，根据对其功
能不同将厂用电设备分为四种：单元厂用设备、常备厂用设备、应急厂用设备、

两个单元机组共用以及厂区用电设备。四类厂用电设备及其对供电的要求也不
同，因此核电站高压厂用电系统设置正常厂用母线、应急厂用母线及共用母线。
正常厂用母线上接有单元厂用设备及常备厂用设备，应急厂用母线上接有应急厂
用设备，共用母线上接有两个单元机组共用及厂区厂用设备。根据机组容量不

同，正常厂用母线的设置也有些变化，基本为以下两种方案：
每个单元机组的正常厂用母线分为四段（LGA、LGB、LGC、LGD），
采用两台分裂绕组的厂用工作变，分别对四段正常厂用母线供电。其中，两段
（LGA、LGB）安装在常规岛，另外两段（LGC、LGD）安装在核岛。考虑应

急厂用设备的安装位置均在核岛，因此应急厂用母线两段（LHA、LHB）电源分
别引自正常厂用母线安装在核岛的两段（LGC、LGD）上。
每个单元机组的正常厂用母线分为六段（LGA、LGB、LGC、LGD、LGE、
LGF），其中四段（LGA、LGD、LGE、LGF）为单元厂用母线，两段（LGB、

LGC）为常备厂用母线。采用两台分裂绕组厂用工作变压器，对四段单元厂
用母线供电，两段常备厂用母线分别接在LGA和LGD母线上。应急厂用母线
（LHA、LHB）电源分别引自常备厂用母线的两段（LGB、LGC）上。福清核电
（一、二期）、方家山核电采用此接线方式。

.WWER 堆型
WWER1000堆型的6.3kV的中压系统设置为单母线接线形式，由于核电站
不同的厂用负荷有着不同的供电可靠性要求，根据这些要求以及俄罗斯方面对
WWER1000堆型相关的设计标准的要求，WWER1000堆型的厂用电系统由以下

三个供电系统构成：
正常运行供电系统：每个堆配备四段（代码为：BBA、BBB、BBC、
BBD）电压等级为6.3kV的正常运行供电母线，这四段母线从两台高压厂用变压

-50-
