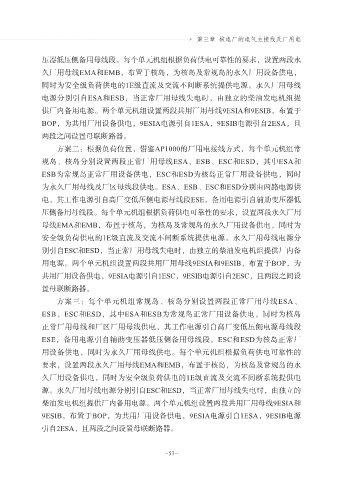

▼ 第三章 核电厂的电气主接线及厂用电

压器低压侧备用母线段。每个单元机组根据负荷供电可靠性的要求，设置两段永
久厂用母线EMA和EMB，布置于核岛，为核岛及常规岛的永久厂用设备供电，
同时为安全级负荷供电的1E级直流及交流不间断系统提供电源。永久厂用母线

电源分别引自ESA和ESB，当正常厂用母线失电时，由独立的柴油发电机组提
供厂内备用电源。两个单元机组设置两段共用厂用母线9ESIA和9ESIB，布置于
BOP，为共用厂用设备供电，9ESIA电源引自1ESA，9ESIB电源引自2ESA，且
两段之间设置母联断路器。

方案二：根据负荷位置，借鉴AP1000的厂用电接线方式，每个单元机组常
规岛、核岛分别设置两段正常厂用母线ESA、ESB、ESC和ESD，其中ESA和
ESB为常规岛正常厂用设备供电，ESC和ESD为核岛正常厂用设备供电，同时
为永久厂用母线及厂区母线段供电。ESA、ESB、ESC和ESD分别由两路电源供

电，其工作电源引自高厂变低压侧电源母线段ESE，备用电源引自辅助变压器低
压侧备用母线段。每个单元机组根据负荷供电可靠性的要求，设置两段永久厂用
母线EMA和EMB，布置于核岛，为核岛及常规岛的永久厂用设备供电，同时为
安全级负荷供电的1E级直流及交流不间断系统提供电源。永久厂用母线电源分

别引自ESC和ESD，当正常厂用母线失电时，由独立的柴油发电机组提供厂内备
用电源。两个单元机组设置两段共用厂用母线9ESIA和9ESIB，布置于BOP，为
共用厂用设备供电，9ESIA电源引自1ESC，9ESIB电源引自2ESC，且两段之间设
置母联断路器。

方案三：每个单元机组常规岛、核岛分别设置两段正常厂用母线ESA、
ESB、ESC和ESD，其中ESA和ESB为常规岛正常厂用设备供电，同时为核岛
正常厂用母线和厂区厂用母线供电，其工作电源引自高厂变低压侧电源母线段
ESE，备用电源引自辅助变压器低压侧备用母线段。ESC和ESD为核岛正常厂

用设备供电，同时为永久厂用母线供电。每个单元机组根据负荷供电可靠性的
要求，设置两段永久厂用母线EMA和EMB，布置于核岛，为核岛及常规岛的永
久厂用设备供电，同时为安全级负荷供电的1E级直流及交流不间断系统提供电
源。永久厂用母线电源分别引自ESC和ESD，当正常厂用母线失电时，由独立的

柴油发电机组提供厂内备用电源。两个单元机组设置两段共用厂用母线9ESIA和
9ESIB，布置于BOP，为共用厂用设备供电，9ESIA电源引自1ESA，9ESIB电源
引自2ESA，且两段之间设置母联断路器。

-53-
