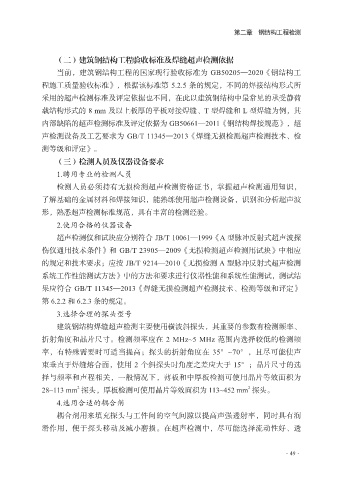

第二章 钢结构工程检测

（二）建筑钢结构工程验收标准及焊缝超声检测依据
当前，建筑钢结构工程的国家现行验收标准为 GB50205—2020《钢结构工
程施工质量验收标准》，根据该标准第 5.2.5 条的规定，不同的焊接结构形式所

采用的超声检测标准及评定依据也不同，在此以建筑钢结构中最常见的承受静荷
载结构形式的 8 mm 及以上板厚的平板对接焊缝、T 型焊缝和 L 型焊缝为例，其
内部缺陷的超声检测标准及评定依据为 GB50661—2011《钢结构焊接规范》，超
声检测设备及工艺要求为 GB/T 11345—2013《焊缝无损检测超声检测技术、检

测等级和评定》。
（三）检测人员及仪器设备要求
1.聘用专业的检测人员
检测人员必须持有无损检测超声检测资格证书，掌握超声检测通用知识，

了解基础的金属材料和焊接知识，能熟练使用超声检测设备，识别和分析超声波
形，熟悉超声检测标准规范，具有丰富的检测经验。
2.使用合格的仪器设备
超声检测仪和试块应分别符合 JB/T 10061—1999《A 型脉冲反射式超声波探

伤仪通用技术条件》和 GB/T 23905—2009《无损检测超声检测用试块》中相应
的规定和技术要求；应按 JB/T 9214—2010《无损检测 A 型脉冲反射式超声检测
系统工作性能测试方法》中的方法和要求进行仪器性能和系统性能测试，测试结
果应符合 GB/T 11345—2013《焊缝无损检测超声检测技术、检测等级和评定》

第 6.2.2 和 6.2.3 条的规定。
3.选择合理的探头型号
建筑钢结构焊缝超声检测主要使用横波斜探头，其重要的参数有检测频率、
折射角度和晶片尺寸。检测频率应在 2 MHz~5 MHz 范围内选择较低的检测频

率，有特殊需要时可适当提高；探头的折射角度在 35°~70°，且尽可能使声
束垂直于焊缝熔合面，使用 2 个斜探头时角度之差应大于 15°；晶片尺寸的选
择与频率和声程相关，一般情况下，薄板和中厚板检测可使用晶片等效面积为
2
2
28~113 mm 探头，厚板检测可使用晶片等效面积为 113~452 mm 探头。
4.选用合适的耦合剂
耦合剂用来填充探头与工件间的空气间隙以提高声强透射率，同时具有润
滑作用，便于探头移动及减小磨损。在超声检测中，尽可能选择流动性好、透

·49·
