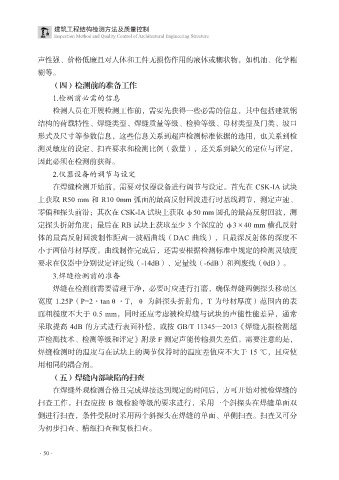

声性强、价格低廉且对人体和工件无损伤作用的液体或糊状物，如机油、化学糨
糊等。
（四）检测前的准备工作

1.检测前必需的信息
检测人员在开展检测工作前，需要先获得一些必需的信息，其中包括建筑钢
结构的荷载特性、焊缝类型、焊缝质量等级、检验等级、母材类型及门类、坡口
形式及尺寸等参数信息，这些信息关系到超声检测标准依据的选用，也关系到检

测灵敏度的设定、扫查要求和检测比例（数量），还关系到缺欠的定位与评定，
因此必须在检测前获得。
2.仪器设备的调节与设定
在焊缝检测开始前，需要对仪器设备进行调节与设定。首先在 CSK-IA 试块

上获取 R50 mm 和 R10 0mm 弧面的最高反射回波进行时基线调节，测定声速、
零偏和探头前沿；其次在 CSK-IA 试块上获取 φ50 mm 圆孔的最高反射回波，测
定探头折射角度；最后在 RB 试块上获取至少 3 个深度的 φ3×40 mm 横孔反射
体的最高反射回波制作距离—波幅曲线（DAC 曲线），且最深反射体的深度不

小于两倍母材厚度。曲线制作完成后，还需要根据检测标准中规定的检测灵敏度
要求在仪器中分别设定评定线（-14dB）、定量线（-6dB）和判废线（0dB）。
3.焊缝检测前的准备
焊缝在检测前需要清理干净，必要时应进行打磨，确保焊缝两侧探头移动区

宽度 1.25P（P=2·tanθ·T，θ 为斜探头折射角，T 为母材厚度）范围内的表
面粗糙度不大于 0.5 mm，同时还应考虑被检焊缝与试块的声能性能差异，通常
采取提高 4dB 的方式进行表面补偿，或按 GB/T 11345—2013《焊缝无损检测超
声检测技术、检测等级和评定》附录 F 测定声能传输损失差值。需要注意的是，

焊缝检测时的温度与在试块上的调节仪器时的温度差值应不大于 15 ℃，且应使
用相同的耦合剂。
（五）焊缝内部缺陷的扫查
在焊缝外观检测合格且完成焊接达到规定的时间后，方可开始对被检焊缝的

扫查工作。扫查应按 B 级检验等级的要求进行，采用一个斜探头在焊缝单面双
侧进行扫查，条件受限时采用两个斜探头在焊缝的单面、单侧扫查。扫查又可分
为初步扫查、精细扫查和复核扫查。
