第二章 钢结构工程检测

相差很大，磁感应线在裂纹处发生折射分为三部分：一部分磁感应线会直接从试
件中通过；另外一部分磁感应线从裂纹中通过；还有一部分磁感应线经过裂纹上
方后再进入钢材中，产生漏磁场。磁感应线在裂纹两端产生新的磁极。

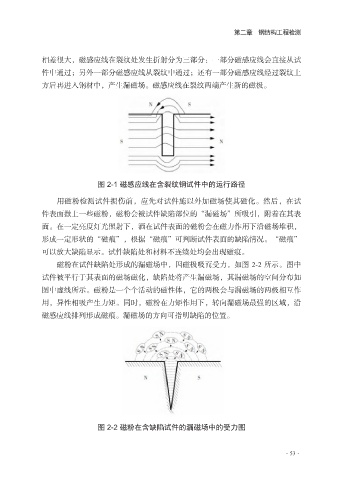

图 2-1 磁感应线在含裂纹钢试件中的运行路径

用磁粉检测试件损伤前，应先对试件施以外加磁场使其磁化。然后，在试
件表面撒上一些磁粉，磁粉会被试件缺陷部位的“漏磁场”所吸引，附着在其表
面。在一定亮度灯光照射下，洒在试件表面的磁粉会在磁力作用下沿磁场堆积，

形成一定形状的“磁痕”，根据“磁痕”可判断试件表面的缺陷情况。“磁痕”
可以放大缺陷显示。试件缺陷处和材料不连续处均会出现磁痕。
磁粉在试件缺陷处形成的漏磁场中，因磁极吸而受力，如图 2-2 所示。图中
试件被平行于其表面的磁场磁化，缺陷处将产生漏磁场，其漏磁场的空间分布如

图中虚线所示。磁粉是一个个活动的磁性体，它的两极会与漏磁场的两极相互作
用，异性相吸产生力矩。同时，磁粉在力矩作用下，转向漏磁场最强的区域，沿
磁感应线排列形成磁痕。漏磁场的方向可指明缺陷的位置。

图 2-2 磁粉在含缺陷试件的漏磁场中的受力图
