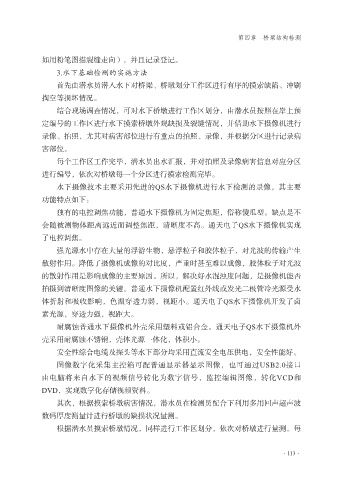

第四章 桥梁结构检测

如用粉笔图描裂缝走向），并且记录登记。
3.水下基础检测的实施方法
首先由潜水员潜入水下对桥梁、桥墩划分工作区进行有序的摸索缺陷、冲刷

掏空等损坏情况。
结合现场调查情况，可对水下桥墩进行工作区划分，由潜水员按照在岸上预
定编号的工作区进行水下摸索桥墩外观缺损及裂缝情况，并借助水下摄像机进行
录像、拍照，尤其对病害部位进行有重点的拍照、录像，并根据分区进行记录病

害部位。
每个工作区工作完毕，潜水员出水汇报，并对拍照及录像病害信息对应分区
进行编号，依次对桥墩每一个分区进行摸索检测完毕。
水下摄像技术主要采用先进的QS水下摄像机进行水下检测的录像，其主要

功能特点如下：
独有的电控调焦功能，普通水下摄像机为固定焦距，俗称傻瓜型。缺点是不
会随被测物体距离远近而调整焦距，清晰度不高。通天电子QS水下摄像机实现
了电控调焦。

强光源水中存在大量的浮游生物，悬浮粒子和胶体粒子，对光波的传输产生
散射作用。降低了摄像机成像的对比度，严重时甚至难以成像，胶体粒子对光波
的散射作用是影响成像的主要原因。所以，解决好水混浊度问题，是摄像机能否
拍摄到清晰度图像的关键。普通水下摄像机配置红外线或发光二极管冷光源受水

体折射和吸收影响，色温穿透力弱，视距小。通天电子QS水下摄像机开发了卤
素光源，穿透力强，视距大。
耐腐蚀普通水下摄像机外壳采用塑料或铝合金。通天电子QS水下摄像机外
壳采用耐腐蚀不锈钢，壳体光源一体化，体积小。

安全性综合电缆及探头等水下部分均采用直流安全电压供电，安全性能好。
图像数字化采集主控箱可配普通显示器显示图像，也可通过USB2.0接口
由电脑将来自水下的视频信号转化为数字信号，监控编辑图像，转化VCD和
DVD，实现数字化存储视频资料。

其次，根据摸索桥墩病害情况，潜水员在检测员配合下利用多用回声超声波
数码厚度测量计进行桥墩的缺损状况量测。
根据潜水员摸索桥墩情况，同样进行工作区划分，依次对桥墩进行量测。每

·113·
