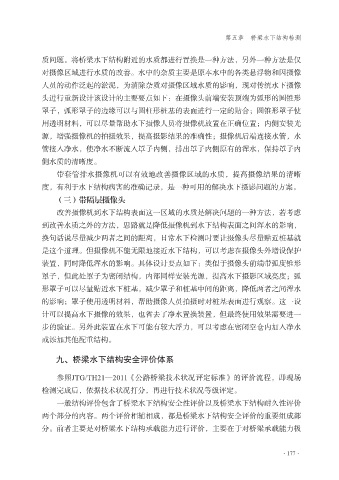

第五章 桥梁水下结构检测

质问题。将桥梁水下结构附近的水质都进行置换是一种方法，另外一种方法是仅
对摄像区域进行水质的改善。水中的杂质主要是原本水中的各类悬浮物和因摄像
人员的动作泛起的淤泥，为消除杂质对摄像区域水质的影响，现对传统水下摄像

头进行重新设计该设计的主要要点如下：在摄像头前端安装顶端为弧形的圆锥形
罩子，弧形罩子的边缘可以与圆柱形桩基的表面进行一定的贴合；圆锥形罩子使
用透明材料，可以尽量帮助水下摄像人员将摄像机放置在正确位置；内侧安装光
源，增强摄像机的拍摄效果，提高摄影结果的准确性；摄像机后端连接水管，水

管接入净水，使净水不断流入罩子内侧，排出罩子内侧原有的浑水，保持罩子内
侧水质的清晰度。
带套管排水摄像机可以有效地改善摄像区域的水质，提高摄像结果的清晰
度，有利于水下结构病害的准确记录，是一种可用的解决水下摄影问题的方案。

（三）带隔层摄像头
改善摄像机到水下结构表面这一区域的水质是解决问题的一种方法，若考虑
到改善水质之外的方法，思路就是降低摄像机到水下结构表面之间浑水的影响，
换句话说尽量减少两者之间的距离，日常水下检测时要让摄像头尽量贴近桩基就

是这个道理。但摄像机不能无限地接近水下结构，可以考虑在摄像头外增设保护
装置，同时降低浑水的影响。具体设计要点如下：类似于摄像头前端带弧度锥形
罩子，但此处罩子为密闭结构，内部同样安装光源，提高水下摄影区域亮度；弧
形罩子可以尽量贴近水下桩基，减少罩子和桩基中间的距离，降低两者之间浑水

的影响；罩子使用透明材料，帮助摄像人员拍摄时对桩基表面进行观察。这一设
计可以提高水下摄像的效果，也省去了净水置换装置，但最终使用效果需要进一
步的验证。另外此装置在水下可能有较大浮力，可以考虑在密闭空仓内加入净水

或添加其他配重结构。

九、桥梁水下结构安全评价体系

参照JTG/TH21—2011《公路桥梁技术状况评定标准》的评价流程，即现场
检测完成后，依据技术状况打分，再进行技术状况等级评定。

一般结构评价包含了桥梁水下结构安全性评价以及桥梁水下结构耐久性评价
两个部分的内容。两个评价相辅相成，都是桥梁水下结构安全评价的重要组成部
分。前者主要是对桥梁水下结构承载能力进行评价，主要在于对桥梁承载能力极

·177·
