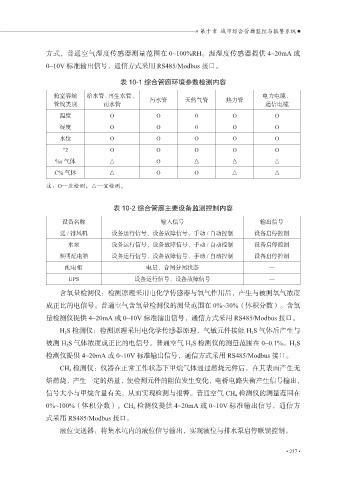

» 第十章 城市综合管廊监控与报警系统

方式，普通空气湿度传感器测量范围在 0~100%RH。温湿度传感器提供 4~20mA 或
0~10V 标准输出信号，通信方式采用 RS485/Modbus 接口。

表 10-1 综合管廊环境参数检测内容

舱室容纳 给水管、再生水管、 电力电缆、
管线类别 雨水管 污水管 天然气管 热力管 通信电缆

温度 O O 0 O O
湿度 O O 0 O O
水位 O O O O O
°2 O O O O O
%s 气体 △ O △ △ △
C% 气体 △ O O △ △

注：O—应检测；△—宜检测。

表 10-2 综合管廊主要设备监测控制内容

设备名称 输入信号 输出信号
送 / 排风机 设备运行信号、设备故障信号、手动 / 自动控制 设备启停控制
水泵 设备运行信号、设备故障信号、手动 / 自动控制 设备启停控制
照明配电箱 设备运行信号、设备故障信号、手动 / 自动控制 设备启停控制

配电柜 电量、合闸分闸状态 —
UPS 设备运行信号、设备故障信号 —

含氧量检测仪：检测原理采用电化学传感器与氧气作用后，产生与被测氧气浓度
成正比的电信号。普通空气含氧量检测仪的测量范围在 0%~30%（体积分数）。含氧
量检测仪提供 4~20mA 或 0~10V 标准输出信号，通信方式采用 RS485/Modbus 接口。

H 2 S 检测仪：检测原理采用电化学传感器原理，气敏元件接触 H 2 S 气体后产生与
被测 H 2 S 气体浓度成正比的电信号。普通空气 H 2 S 检测仪的测量范围在 0~0.1%。H 2 S

检测仪提供 4~20mA 或 0~10V 标准输出信号，通信方式采用 RS485/Modbus 接口。
CH 4 检测仪：仪器在正常工作状态下甲烷气体通过燃烧元件后，在其表面产生无
焰燃烧，产生一定的热量，使检测元件的阻值发生变化，电桥电路失衡产生信号输出，

信号大小与甲烷含量有关，从而实现检测与报警。普通空气 CH 4 检测仪的测量范围在
0%~100%（体积分数）。CH 4 检测仪提供 4~20mA 或 0~10V 标准输出信号，通信方

式采用 RS485/Modbus 接口。
液位变送器：将集水坑内的液位信号输出，实现液位与排水泵启停联锁控制。

• 237 •
