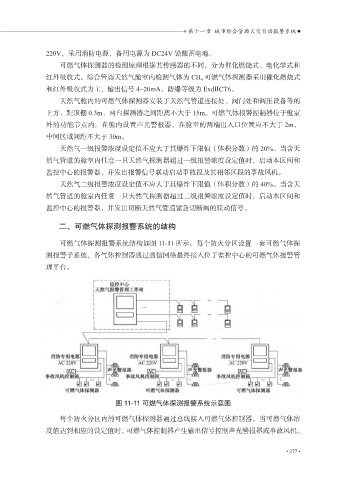

» 第十一章  城市综合管廊火灾自动报警系统



               220V,采用消防电源,备用电源为 DC24V 铅酸蓄电池。
                   可燃气体探测器的检测原理根据其传感器的不同,分为催化燃烧式、电化学式和
               红外吸收式。综合管廊天然气舱室内检测气体为 CH 4 可燃气体探测器采用催化燃烧式
               和红外吸收式为主,输出信号 4~20mA,防爆等级为 ExdIICT6。

                   天然气舱内的可燃气体探测器安装于天然气管道连接处、阀门处和调压设备等的
               上方,距顶棚 0.3m,两台探测器之间距离不大于 15m。可燃气体报警控制器位于舱室
               外的功能节点内。在舱内设置声光警报器,在舱室的两端出入口位置应不大于 2m,

               中间区域间距不大于 30m。
                   天然气一级报警浓度设定值不应大于其爆炸下限值(体积分数)的 20%。当含天
               然气管道的舱室内任意一只天然气探测器超过一级报警浓度设定值时,启动本区间和
               监控中心的报警器,并发出报警信号联动启动事故段及其相邻区段的事故风机。

                   天然气二级报警浓度设定值不应大于其爆炸下限值(体积分数)的 40%。当含天
               然气管道的舱室内任意一只天然气探测器超过二级报警浓度设定值时,启动本区间和
               监控中心的报警器,并发出切断天然气管道紧急切断阀的联动信号。


                   二、可燃气体探测报警系统的结构

                   可燃气体探测报警系统结构如图 11-11 所示。每个防火分区设置一套可燃气体探
               测报警子系统,各气体控制器通过通信网络最终接入位于监控中心的可燃气体报警管
               理平台。

























                                     图 11-11 可燃气体探测报警系统示意图

                   每个防火分区内的可燃气体探测器通过总线接入可燃气体控制器,当可燃气体浓
               度值达到相应的设定值时,可燃气体控制器产生输出信号控制声光警报器或事故风机。


                                                                                         • 277 •
