二、防火门监控系统的结构
防火门监控系统的设置和电气火灾监控系统的设置一致，即按区段进行设置。每
台防火门监控器完成本区段内的各个功能节点内的常开常闭防火门状态监测和联动控
制。监控器通过 CAN 总线接入火灾自动报警控制器。防火门监控系统详细的接线示
意图详见图 11-10。

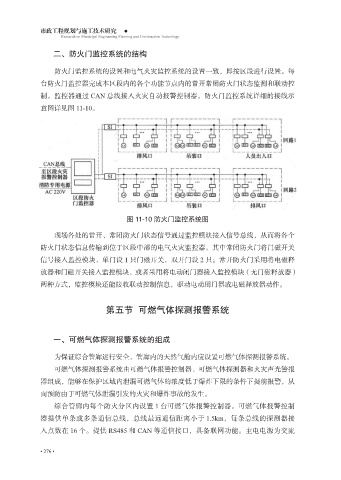

图 11-10 防火门监控系统图
现场各处的常开、常闭防火门状态信号通过监控模块接入信号总线，从而将各个
防火门状态信息传输到位于区段中部的电气火灾监控器。其中常闭防火门将门磁开关
信号接入监控模块，单门设 1 只门磁开关，双开门设 2 只；常开防火门采用将电磁释
放器和门磁开关接入监控模块，或者采用将电动闭门器接入监控模块（无门磁释放器）
两种方式，监控模块还能接收联动控制信息，驱动电动闭门器或电磁释放器动作。
第五节 可燃气体探测报警系统
一、可燃气体探测报警系统的组成
为保证综合管廊运行安全，管廊内的天然气舱内应设置可燃气体探测报警系统。
可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声光警报
器组成，能够在保护区域内泄漏可燃气体的浓度低于爆炸下限的条件下提前报警，从
而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
综合管廊内每个防火分区内设置 1 台可燃气体报警控制器。可燃气体报警控制
器提供单条或多条通信总线，总线最远通信距离小于 1.5km，每条总线的探测器接
入点数在 16 个。提供 RS485 和 CAN 等通信接口，具备联网功能。主电电源为交流
