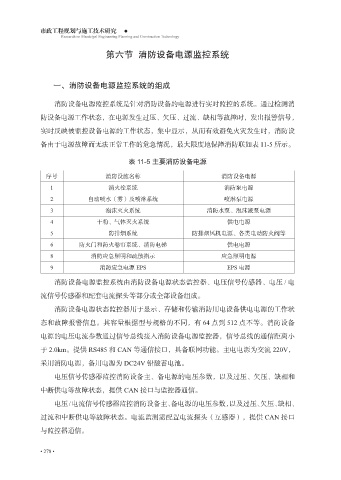

Page 294 - 市政工程规划与施工技术研究
P. 294
市政工程规划与施工技术研究
Research on Municipal Engineering Planning and Construction Technology
第六节 消防设备电源监控系统
一、消防设备电源监控系统的组成
消防设备电源监控系统是针对消防设备的电源进行实时监控的系统。通过检测消
防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时，发出报警信号，
实时反映被监控设备电源的工作状态，集中显示，从而有效避免火灾发生时，消防设
备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联如表 11-5 所示。
表 11-5 主要消防设备电源
序号 消防设施名称 消防设备电源
1 消火栓系统 消防泵电源
2 自动喷水（雾）及喷淋系统 喷淋泵电源
3 泡沫灭火系统 消防水泵、泡沫液泵电源
4 干粉、气体灭火系统 供电电源
5 防排烟系统 防排烟风机电源、各类电动防火阀等
6 防火门和防火卷帘系统、消防电梯 供电电源
8 消防应急照明和疏散指示 应急照明电源
9 消防应急电源 EPS EPS 电源
消防设备电源监控系统由消防设备电源状态监控器、电压信号传感器、电压 / 电
流信号传感器和配套电流探头等部分或全部设备组成。
消防设备电源状态监控器用于显示、存储和传输消防用电设备供电电源的工作状
态和故障报警信息。其容量根据型号规格的不同，有 64 点到 512 点不等。消防设备
电源的电压电流参数通过信号总线接入消防设备电源监控器，信号总线的通信距离小
于 2.0km。提供 RS485 和 CAN 等通信接口，具备联网功能。主电电源为交流 220V，
采用消防电源，备用电源为 DC24V 铅酸蓄电池。
电压信号传感器监控消防设备主、备电源的电压参数，以及过压、欠压、缺相和
中断供电等故障状态，提供 CAN 接口与监控器通信。
电压/电流信号传感器监控消防设备主、备电源的电压参数，以及过压、欠压、缺相、
过流和中断供电等故障状态。电流监测需配置电流探头（互感器），提供 CAN 接口
与监控器通信。
