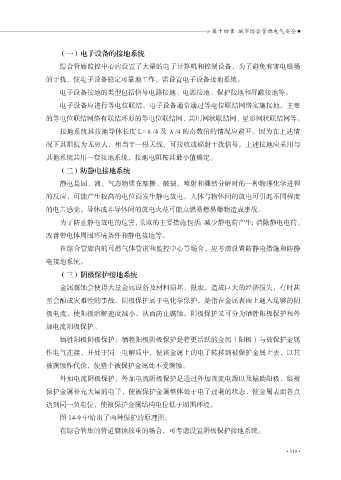

» 第十四章 城市综合管廊电气安全

（一）电子设备的接地系统
综合管廊监控中心内设置了大量的电子计算机和控制设备，为了避免有害电磁场
的干扰，使电子设备稳定可靠地工作，需设置电子设备接地系统。

电子设备接地的类型包括信号电路接地、电源接地、保护接地和屏蔽接地等。

电子设备应进行等电位联结。电子设备通常通过等电位联结网络实施接地。主要
的等电位联结网络有联结环形的等电位联结网、共用网状联结网、星形网状联结网等。
接地系统其接地导体长度 L=λ/4 及λ/4 的奇数倍的情况应避开。因为在上述情

况下其阻抗为无穷大，相当于一根天线，可接收或辐射干扰信号。上述接地应采用与

其他系统共用一套接地系统，接地电阻按其最小值确定。
（二）防静电接地系统
静电是固、液、气态物质在摩擦、破裂、喷射和骤然分解时的一种物理化学进程

的反应，可能产生较高的电位而发生静电放电。人体与物体间的放电可引起不同程度

的电击感觉。导体或非导体间的放电火花可能点燃易燃易爆物造成事故。
为了防止静电放电的危害，采取的主要措施包括：减少静电荷产生；消除静电电荷、
改善带电体周围环境条件和静电接地等。

在综合管廊内的可燃气体管道和监控中心等场合，应考虑设置防静电措施和防静

电接地系统。
（三）阴极保护接地系统
金属腐蚀会使得大量金属设备及材料损坏、报废，造成巨大的经济损失，有时甚

至会酿成灾难性的事故。阴极保护属于电化学保护，是指在金属表面上通入足够的阴
极电流，使阳极溶解速度减小，从而防止腐蚀。阴极保护又可分为牺牲阳极保护和外

加电流阴极保护。
牺牲阳极阴极保护。牺牲阳极阴极保护是将更活跃的金属（阳极）与被保护金属

作电气连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，以其
被腐蚀作代价，使整个被保护金属处不受腐蚀。

外加电流阴极保护。外加电流阴极保护是通过外加直流电源以及辅助阳极，给被
保护金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面各点

达到同一负电位，使被保护金属结构电位低于周围环境。
图 14-9 中给出了两种保护的原理图。

在综合管廊的管道腐蚀较重的场合，可考虑设置阴极保护接地系统。

• 319 •
