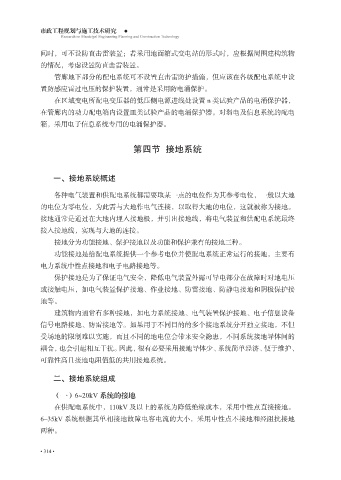

间时，可不设防直击雷装置；若采用地面箱式变电站的形式时，应根据周围建构筑物
的情况，考虑设置防直击雷装置。
管廊地下部分的配电系统可不设置直击雷防护措施，但应该在各级配电系统中设
置防感应雷过电压的保护装置，通常是采用防电涌保护。

在区域变电所配电变压器的低压侧电源进线处设置 n 类试验产品的电涌保护器，
在管廊内的动力配电箱内设置皿类试验产品的电涌保护器。对弱电及信息系统的配电
箱，采用电子信息系统专用的电涌保护器。

第四节 接地系统

一、接地系统概述

各种电气装置和供配电系统都需要取某一点的电位作为其参考电位，一般以大地
的电位为零电位，为此需与大地作电气连接，以取得大地的电位，这就被称为接地。
接地通常是通过在大地内埋入接地极，并引出接地线，将电气装置和供配电系统最终

接入接地线，实现与大地的连接。
接地分为功能接地、保护接地以及功能和保护兼有的接地三种。
功能接地是给配电系统提供一个参考电位并使配电系统正常运行的接地，主要有
电力系统中性点接地和电子电路接地等。
保护接地是为了保证电气安全，降低电气装置外露可导电部分在故障时对地电压

或接触电压，如电气装置保护接地、作业接地、防雷接地、防静电接地和阴极保护接
地等。
建筑物内通常有多种接地，如电力系统接地、电气装置保护接地、电子信息设备

信号电路接地、防雷接地等。如果用于不同目的的多个接地系统分开独立接地，不但
受场地的限制难以实施，而且不同的地电位会带来安全隐患，不同系统接地导体间的
耦合，也会引起相互干扰。因此，很有必要采用接地导体少、系统简单经济、便于维护、
可靠性高且接地电阻值低的共用接地系统。

二、接地系统组成

（一）6~20kV 系统的接地
在供配电系统中，110kV 及以上的系统为降低绝缘成本，采用中性点直接接地。

6~35kV 系统根据其单相接地故障电容电流的大小，采用中性点不接地和经阻抗接地
两种。
