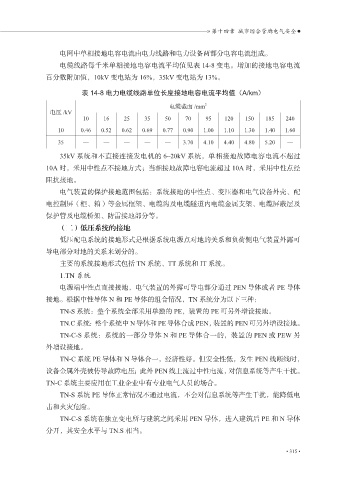

» 第十四章 城市综合管廊电气安全
电网中单相接地电容电流由电力线路和电力设备两部分电容电流组成。
电缆线路每千米单相接地电容电流平均值见表 14-8 变电。增加的接地电容电流
百分数附加值，10kV 变电站为 16%，35kV 变电站为 13%。
表 14-8 电力电缆线路单位长度接地电容电流平均值（A/km）
电缆截面 /mm 2
电压 /kV
10 16 25 35 50 70 95 120 150 185 240
10 0.46 0.52 0.62 0.69 0.77 0.90 1.00 1.10 1.30 1.40 1.60
35 — — — — — 3.70 4.10 4.40 4.80 5.20 —
35kV 系统和不直接连接发电机的 6~20kV 系统，单相接地故障电容电流不超过
10A 时，采用中性点不接地方式；当相接地故障电容电流超过 10A 时，采用中性点经
阻抗接地。
电气装置的保护接地范围包括：系统接地的中性点、变压器和电气设备外壳、配
电控制屏（柜、箱）等金属框架、电缆沟及电缆隧道内电缆金属支架、电缆屏蔽层及
保护管及电缆桥架、防雷接地部分等。
（二）低压系统的接地
低压配电系统的接地形式是根据系统电源点对地的关系和负荷侧电气装置外露可
导电部分对地的关系来划分的。
主要的系统接地形式包括 TN 系统、TT 系统和 IT 系统。
1.TN 系统
电源端中性点直接接地，电气装置的外露可导电部分通过 PEN 导体或者 PE 导体
接地。根据中性导体 N 和 PE 导体的组合情况，TN 系统分为以下三种：
TN-S 系统：整个系统全部采用单独的 PE，装置的 PE 可另外增设接地。
TN.C 系统：整个系统中 N 导体和 PE 导体合成 PEN，装置的 PEN 可另外增设接地。
TN-C-S 系统：系统的一部分导体 N 和 PE 导体合一的，装置的 PEN 或 PEW 另
外增设接地。
TN-C 系统 PE 导体和 N 导体合一，经济性好。但安全性低，发生 PEN 线断线时，
设备金属外壳被传导故障电压；此外 PEN 线上流过中性电流，对信息系统等产生干扰。
TN-C 系统主要应用在工业企业中有专业电气人员的场合。
TN-S 系统 PE 导体正常情况不通过电流，不会对信息系统等产生干扰，能降低电
击和火灾危险。
TN-C-S 系统在独立变电所与建筑之间采用 PEN 导体，进入建筑后 PE 和 N 导体
分开，其安全水平与 TN.S 相当。
• 315 •
