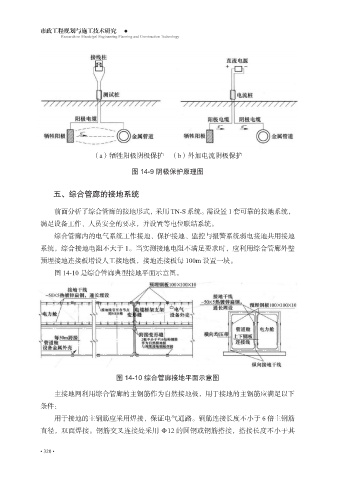

（a）牺牲阳极阴极保护 （b）外加电流阴极保护
图 14-9 阴极保护原理图
五、综合管廊的接地系统
前面分析了综合管廊的接地形式，采用 TN-S 系统。需设置 1 套可靠的接地系统，
满足设备工作、人员安全的要求，并设置等电位联结系统。
综合管廊内的电气系统工作接地、保护接地、监控与报警系统弱电接地共用接地
系统，综合接地电阻不大于 1。当实测接地电阻不满足要求时，应利用综合管廊外壁
预埋接地连接板增设人工接地极，接地连接板每 100m 设置一块。
图 14-10 是综合管廊典型接地平面示意图。
图 14-10 综合管廊接地平面示意图
主接地网利用综合管廊的主钢筋作为自然接地极，用于接地的主钢筋应满足以下
条件：
用于接地的主钢筋应采用焊接，保证电气通路。钢筋连接长度不小于 6 倍主钢筋
直径，双面焊接。钢筋交叉连接处采用 Φ12 的圆钢或钢筋搭接，搭接长度不小于其
