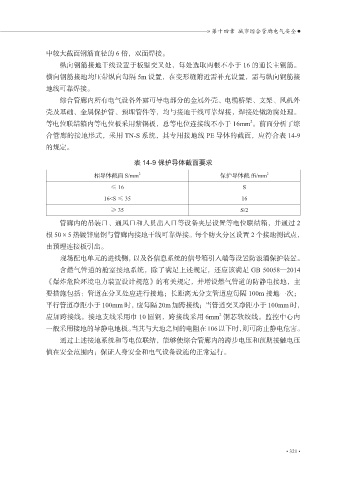

» 第十四章 城市综合管廊电气安全

中较大截面钢筋直径的 6 倍，双面焊接。
纵向钢筋接地干线设置于板壁交叉处，每处选取两根不小于 16 的通长主钢筋。
横向钢筋接地均压带纵向每隔 5m 设置，在变形缝附近需补充设置，需与纵向钢筋接
地线可靠焊接。
综合管廊内所有电气设备外露可导电部分的金属外壳、电缆桥架、支架、风机外

壳及基础、金属保护管、预埋管件等，均与接地干线可靠焊接，焊接处做防腐处理。
2
等电位联结箱内等电位板采用紫铜板，总等电位连接线不小于 16mm 。前面分析了综
合管廊的接地形式，采用 TN-S 系统，其专用接地线 PE 导体的截面，应符合表 14-9

的规定。
表 14-9 保护导体截面要求

相导体截面 S/mm 2 保护导体截 ffi/mm 2
≤ 16 S
16<S ≤ 35 16

≥ 35 S/2
管廊内的吊装口、通风口和人员出入口等设备夹层设置等电位联结箱，并通过 2
根 50×5 热镀锌扁钢与管廊内接地干线可靠焊接。每个防火分区设置 2 个接地测试点，
由预埋连接板引出。

现场配电单元的进线侧，以及各信息系统的信号箱引入端等设置防浪涌保护装置。
含燃气管道的舱室接地系统，除了满足上述规定，还应该满足 GB 50058—2014
《爆炸危险环境电力装置设计规范》的有关规定，并增设燃气管道的防静电接地，主

要措施包括：管道在分叉处应进行接地；长距离无分支管道应每隔 100m 接地一次；
平行管道净距小于 100mm 时，应每隔 20m 加跨接线；当管道交叉净距小于 100mm 时，
2
应加跨接线。接地支线采用巾 10 圆钢，跨接线采用 6mm 铜芯软绞线。监控中心内
一般采用接地的导静电地板。当其与大地之间的电阻在106以下时，则可防止静电危害。
通过上述接地系统和等电位联结，能够使综合管廊内的跨步电压和预期接触电压

值在安全范围内；保证人身安全和电气设备设施的正常运行。

• 321 •
