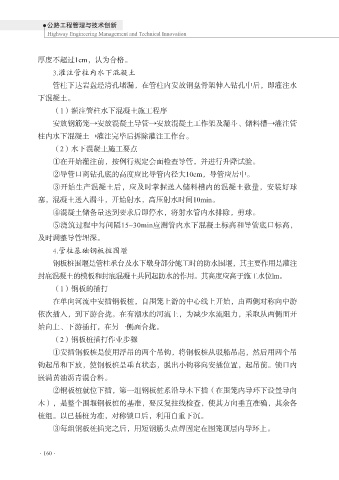

厚度不超过1cm，认为合格。
.灌注管柱内水下混凝土
管柱下达岩盘经清孔堵漏，在管柱内安放钢盘骨架伸入钻孔中后，即灌注水

下混凝土。
（1）灌注管柱水下混凝土施工程序
安放钢筋笼→安放混凝土导管→安放混凝土工作架及漏斗、储料槽→灌注管
柱内水下混凝土→灌注完毕后拆除灌注工作台。

（2）水下混凝土施工要点
①在开始灌注前，按例行规定会面检查导管，并进行升降试验。
②导管口离钻孔底的高度应比导管内径大10cm，导管应居中。
③开始生产混凝土后，应及时掌握送入储料槽内的混凝土数量，安装好球

塞，混凝土送入漏斗，开始射水，高压射水时间10min。
④混凝土储备量达到要求后即停水，将射水管内水排除，剪球。
⑤浇筑过程中每间隔15~30min应测管内水下混凝土标高和导管底口标高，
及时调整导管埋深。

.管柱基础钢板桩围堰
钢板桩围堰是管柱承台及水下墩身部分施工时的防水围堰，其主要作用是灌注
封底混凝土的模板和封底混凝土共同起防水的作用。其高度应高于施工水位lm。
（1）钢板的插打

在单向河流中安插钢板桩，自围笼上游的中心线上开始，由两侧对称向中游
依次插入，到下游合拢。在有潮水的河流上，为减少水流阻力，采取从两侧面开
始向上、下游插打，在另一侧面合拢。
（2）钢板桩插打作业步骤

①安插钢板桩是使用浮吊的两个吊钩，将钢板桩从驳船吊起，然后用两个吊
钩起吊和下放，使钢板桩呈垂直状态，脱出小钩移向安插位置，起吊前。锁口内
嵌满黄油沥青混合料。
②钢板桩就位下插，第一组钢板桩系沿导木下插（在围笼内导环下设置导向

木），是整个围堰钢板桩的基准，要反复拄线检查，使其方向垂直准确，其余各
桩组。以已插桩为准，对称锁口后，利用自重下沉。
③每组钢板桩插完之后，用短钢筋头点焊固定在围笼顶层内导环上。
