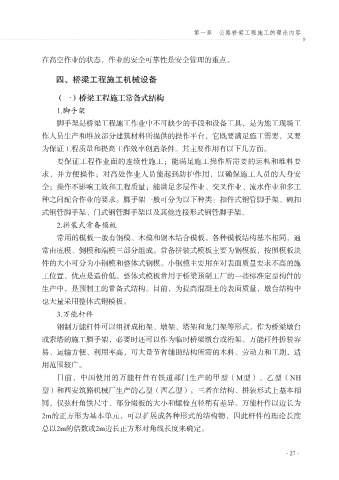

Page 39 - 公路桥梁工程施工技术研究 978-1-915648-16-7

第一章 公路桥梁工程施工的理论内容

在高空作业的状态，作业的安全可靠性是安全管理的重点。

四、桥梁工程施工机械设备

（一）桥梁工程施工常备式结构
1.脚手架
脚手架是桥梁工程施工作业中不可缺少的手段和设备工具，是为施工现场工
作人员生产和堆放部分建筑材料所提供的操作平台，它既要满足施工需要，又要

为保证工程质量和提高工作效率创造条件。其主要作用有以下几方面。
要保证工程作业面的连续性施工；能满足施工操作所需要的运料和堆料要
求，并方便操作；对高处作业人员能起到防护作用，以确保施工人员的人身安
全；操作不影响工效和工程质量；能满足多层作业、交叉作业、流水作业和多工

种之间配合作业的要求。脚手架一般可分为以下种类：扣件式钢管脚手架、碗扣
式钢管脚手架、门式钢管脚手架以及其他连接形式钢管脚手架。
2.拼装式常备模板
常用的模板一般有钢模、木模和钢木结合模板。各种模板结构基本相同，通

常由底模、侧模和端模三部分组成。常备拼装式模板主要为钢模板，按照模板块
件的大小可分为小钢模和整体式钢模。小钢模主要用在对表面质量要求不高的施
工位置，优点是造价低。整体式模板常用于桥梁预制工厂的一些标准定型构件的
生产中，是预制工的常备式结构。目前，为提高混凝土的表面质量，墩台结构中

也大量采用整体式钢模板。
3.万能杆件
钢制万能杆件可以组拼成桁架、墩架、塔架和龙门架等形式，作为桥梁墩台
或索塔的施工脚手架，必要时还可以作为临时桥梁墩台或桁架。万能杆件拆装容

易、运输方便、利用率高，可大量节省辅助结构所需的木料、劳动力和工期，适
用范围较广。
目前，中国使用的万能杆件有铁道部门生产的甲型（M型）、乙型（NH
型）和西安筑路机械厂生产的乙型（西乙型）。三者在结构、拼装形式上基本相

同，仅弦杆角铁尺寸、部分缀板的大小和螺栓直径稍有差异。万能杆件以边长为
2m的正方形为基本单元，可以扩展成各种形式的结构物，因此杆件的理论长度
总以2m的倍数或2m边长正方形对角线长度来确定。
