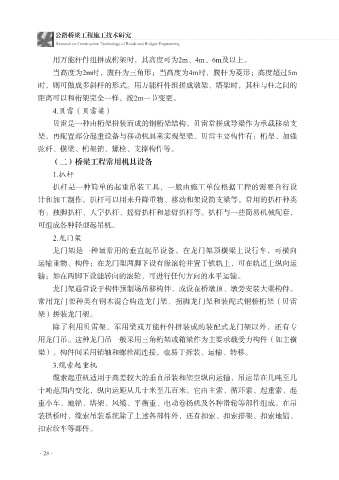

用万能杆件组拼成桁架时，其高度可为2m、4m、6m及以上。
当高度为2m时，腹杆为三角形；当高度为4m时，腹杆为菱形；高度超过5m
时，则可做成多斜杆的形式。用万能杆件组拼成墩架、塔架时，其柱与柱之间的

距离可以和桁架完全一样，按2m一节变更。
4.贝雷（贝雷梁）
贝雷是一种由桁架拼装而成的钢桁架结构。贝雷常拼成导梁作为承载移动支
架，再配置部分起重设备与移动机具来实现架梁。贝雷主要构件有：桁架、加强

弦杄、横梁、桁架销、螺栓、支撑构件等。
（二）桥梁工程常用机具设备
1.扒杆
扒杆是一种简单的起重吊装工具，一般由施工单位根据工程的需要自行设

计和加工制作。扒杆可以用来升降重物、移动和架设简支梁等。常用的扒杆种类
有：独脚扒杆、人字扒杆、摇臂扒杆和悬臂扒杆等。扒杆与一些简易机械配套，
可组成各种轻型起吊机。

2.龙门架
龙门架是一种最常用的垂直起吊设备。在龙门架顶横梁上设行车，可横向
运输重物、构件；在龙门架两脚下设有缘滚轮并置于铁轨上，可在轨道上纵向运
输；如在两脚下设能转向的滚轮，可进行任何方向的水平运输。
龙门架通常设于构件预制场吊移构件，或设在桥墩顶、墩旁安装大梁构件。

常用龙门架种类有钢木混合构造龙门架、拐脚龙门架和装配式钢桥桁架（贝雷
架）拼装龙门架。
除了利用贝雷架、军用梁或万能杆件拼装成的装配式龙门架以外，还有专
用龙门吊。这种龙门吊一般采用三角桁架或箱梁作为主要承载受力构件（如主横

梁）。构件间采用销轴和螺栓副连接，也易于拆装、运输、转移。
3.缆索起重机
缆索起重机适用于高差较大的垂直吊装和架空纵向运输，吊运量在几吨至几
十吨范围内变化，纵向运距从几十米至几百米。它由主索、循环索、起重索、起

重小车、地锚、塔架、风缆、平衡重、电动卷扬机及各种滑轮等部件组成。在吊
装拱桥时，缆索吊装系统除了上述各部件外，还有扣索、扣索排架、扣索地锚、
扣索绞车等部件。
