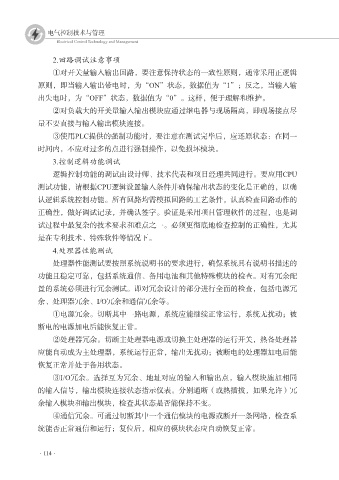

2.回路调试注意事项
①对开关量输入输出回路，要注意保持状态的一致性原则，通常采用正逻辑
原则，即当输入输出带电时，为“ON”状态，数据值为“1”；反之，当输入输

出失电时，为“OFF”状态，数据值为“0”。这样，便于理解和维护。
②对负载大的开关量输入输出模块应通过继电器与现场隔离，即现场接点尽
量不要直接与输入输出模块连接。
③使用PLC提供的强制功能时，要注意在测试完毕后，应还原状态：在同一

时间内，不应对过多的点进行强制操作，以免损坏模块。
3.控制逻辑功能调试
逻辑控制功能的调试由设计师、技术代表和项目经理共同进行。要应用CPU
测试功能，请根据CPU逻辑设置输入条件并确保输出状态的变化是正确的，以确

认逻辑系统控制功能。所有回路均需模拟回路的工艺条件，认真检查回路动作的
正确性，做好调试记录，并确认签字。验证是采用项目管理软件的过程，也是调
试过程中最复杂的技术要求和难点之一。必须更彻底地检查控制的正确性，尤其
是在专利技术、特殊软件等情况下。

4.处理器性能测试
处理器性能测试要按照系统说明书的要求进行，确保系统具有说明书描述的
功能且稳定可靠，包括系统通信、备用电池和其他特殊模块的检查。对有冗余配
置的系统必须进行冗余测试。即对冗余设计的部分进行全面的检查，包括电源冗

余、处理器冗余、I/O冗余和通信冗余等。
①电源冗余。切断其中一路电源，系统应能继续正常运行，系统无扰动；被
断电的电源加电后能恢复正常。
②处理器冗余。切断主处理器电源或切换主处理器的运行开关，热备处理器

应能自动成为主处理器，系统运行正常，输出无扰动；被断电的处理器加电后能
恢复正常并处于备用状态。
③I/O冗余。选择互为冗余、地址对应的输入和输出点，输入模块施加相同
的输入信号，输出模块连接状态指示仪表。分别通断（或热插拔，如果允许）冗

余输入模块和输出模块，检查其状态是否能保持不变。
④通信冗余。可通过切断其中一个通信模块的电源或断开一条网络，检查系
统能否正常通信和运行；复位后，相应的模块状态应自动恢复正常。
