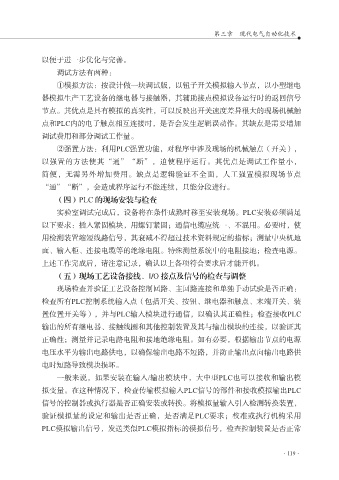

第三章 现代电气自动化技术

以便于进一步优化与完善。
调试方法有两种：
①模拟方法：按设计做一块调试版，以钮子开关模拟输入节点，以小型继电

器模拟生产工艺设备的继电器与接触器，其辅助接点模拟设备运行时的返回信号
节点。其优点是具有模拟的真实性，可以反映出开关速度差异很大的现场机械触
点和PLC内的电子触点相互连接时，是否会发生逻辑误动作。其缺点是需要增加
调试费用和部分调试工作量。

②强置方法：利用PLC强置功能，对程序中涉及现场的机械触点（开关），
以强置的方法使其“通”“断”，迫使程序运行。其优点是调试工作量小，
简便，无需另外增加费用。缺点是逻辑验证不全面，人工强置模拟现场节点
“通”“断”，会造成程序运行不能连续，只能分段进行。

（四）PLC 的现场安装与检查
实验室调试完成后，设备将在条件成熟时移至安装现场。PLC安装必须满足
以下要求：插入紧固模块，用螺钉紧固；通信电缆应统一、不混用。必要时，使
用检测装置缩短线路信号，其衰减不得超过技术资料规定的指标；测量中央机地

面、输入柜、连接电缆等的绝缘电阻。特殊测量系统中的电阻接地；检查电源。
上述工作完成后，请注意记录，确认以上各项符合要求后才能开机。
（五）现场工艺设备接线、I/O 接点及信号的检查与调整
现场检查并验证工艺设备控制回路、主回路连接和单独手动试验是否正确：

检查所有PLC控制系统输入点（包括开关、按钮、继电器和触点、末端开关、装
置位置开关等），并与PLC输入模块进行通信，以确认其正确性；检查接收PLC
输出的所有继电器、接触线圈和其他控制装置及其与输出模块的连接，以验证其
正确性；测量并记录电路电阻和接地绝缘电阻。如有必要，根据输出节点的电源

电压水平为输出电路供电，以确保输出电路不短路，并防止输出点向输出电路供
电时短路导致模块损坏。
一般来说，如果安装在输入/输出模块中，大中型PLC也可以接收和输出模
拟变量。在这种情况下，检查传输模拟输入PLC信号的部件和接收模拟输出PLC

信号的控制器或执行器是否正确安装或转换。将模拟量输入引入检测转换装置，
验证模拟量的设定和输出是否正确，是否满足PLC要求；校准或执行机构采用
PLC模拟输出信号，发送类似PLC模拟指标的模拟信号，检查控制装置是否正常
