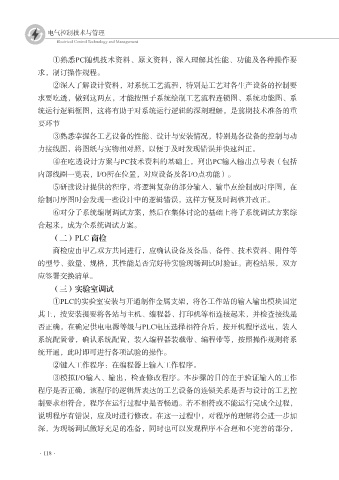

①熟悉PC随机技术资料、原文资料，深入理解其性能、功能及各种操作要
求，制订操作规程。
②深入了解设计资料，对系统工艺流程，特别是工艺对各生产设备的控制要

求要吃透，做到这两点，才能按照子系统绘制工艺流程连锁图、系统功能图、系
统运行逻辑框图，这将有助于对系统运行逻辑的深刻理解，是前期技术准备的重
要环节
③熟悉掌握各工艺设备的性能、设计与安装情况，特别是各设备的控制与动

力接线图，将图纸与实物相对照，以便于及时发现错误并快速纠正。
④在吃透设计方案与PC技术资料的基础上，列出PC输入输出点号表（包括
内部线圈一览表，I/O所在位置，对应设备及各I/O点功能）。
⑤研读设计提供的程序，将逻辑复杂的部分输入、输串点绘制成时序图，在

绘制时序图时会发现一些设计中的逻辑错误，这样方便及时调整并改正。
⑥对分子系统编制调试方案，然后在集体讨论的基础上将子系统调试方案综
合起来，成为全系统调试方案。
（二）PLC 商检

商检应由甲乙双方共同进行，应确认设备及备品、备件、技术资料、附件等
的型号、数量、规格，其性能是否完好待实验现场调试时验证。商检结果，双方
应签署交换清单。
（三）实验室调试

①PLC的实验室安装与开通制作金属支架，将各工作站的输入输出模块固定
其上，按安装提要将各站与主机、编程器、打印机等相连接起来，并检查接线是
否正确，在确定供电电源等级与PLC电压选择相符合后，按开机程序送电，装入
系统配置带，确认系统配置，装入编程器装载带、编程带等，按照操作规则将系

统开通，此时即可进行各项试验的操作。
②键入工作程序：在编程器上输入工作程序。
③模拟I/O输入、输出，检查修改程序。本步骤的目的在于验证输入的工作
程序是否正确，该程序的逻辑所表达的工艺设备的连锁关系是否与设计的工艺控

制要求相符合，程序在运行过程中是否畅通。若不相符或不能运行完成全过程，
说明程序有错误，应及时进行修改。在这一过程中，对程序的理解将会进一步加
深，为现场调试做好充足的准备，同时也可以发现程序不合理和不完善的部分，
