第三章 现代电气自动化技术

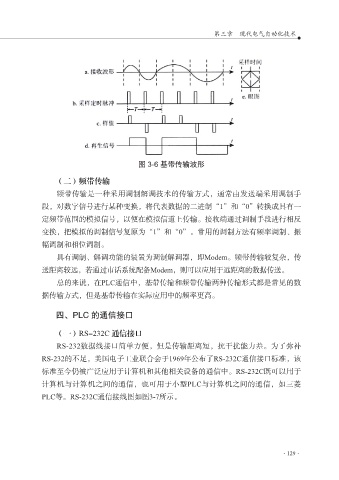

图 3-6 基带传输波形

（二）频带传输

频带传输是一种采用调制解调技术的传输方式，通常由发送端采用调制手
段，对数字信号进行某种变换，将代表数据的二进制“1”和“0”转换成具有一
定频带范围的模拟信号，以便在模拟信道上传输。接收端通过调制手段进行相反
变换，把模拟的调制信号复原为“1”和“0”。常用的调制方法有频率调制、振

幅调制和相位调制。
具有调制、解调功能的装置为调制解调器，即Modem。频带传输较复杂，传
送距离较远，若通过市话系统配备Modem，则可以应用于远距离的数据传送。
总的来说，在PLC通信中，基带传输和频带传输两种传输形式都是常见的数

据传输方式，但是基带传输在实际应用中的频率更高。

四、PLC 的通信接口

（一）RS-232C 通信接口
RS-232数据线接口简单方便，但是传输距离短，抗干扰能力差。为了弥补

RS-232的不足，美国电子工业联合会于1969年公布了RS-232C通信接口标准，该
标准至今仍被广泛应用于计算机和其他相关设备的通信中。RS-232C既可以用于
计算机与计算机之间的通信，也可用于小型PLC与计算机之间的通信，如三菱

PLC等。RS-232C通信接线图如图3-7所示。
