第三章 现代电气自动化技术

数据只能在一个方向上传输或接收，即通过双工通信方式传输的教育信息可
以在两个方向上传输。每个站点都可以同时向B或A传输数据和数据。双工通信
可分为全双工和半双工，数据传输和接收由两条或两条不同的数据线执行。双方

可以同时接收和发送信息，称为“全双工通信模式”；同时，信道可以在同一方
向和两个方向上传输数据。
创建PLC通信网络时，通常在三种通信方式之间使用半双工通信。在这两种

情况下，半双边通信要求双方都有一个传输和接收设备。由于该路径、信道的方
向可以改变，其传输效率低，传输时间长，并且可以节省传输线。由于发射机和
接收机的每一端都通过发射机开关切换到通信线路，因此半双工通信的应用会导
致通信系统中的时间延迟。

三、PLC 的通信形式

（一）基带传输

在没有调制载波频率的情况下等待传输的信号是构成基带的主频带的信号，
并且限制频率和频率之间的关系通常大于1。主频带的传输是根据直接传输到信
道的数字信号的原始波（以脉冲的形式）进行的，并且信道要求具有更宽的频率
范围。基带的传输不需要调制和解调，设备成本低，适合更大范围的数据传输。

常用的数据编码方法包括零自由码、曼彻斯特码和曼彻斯特差分码。如图3-4所
示，零、曼彻斯特和曼彻斯特差分码没有传输形式。最后两个代码不包含直流分
量，包括同步两侧的时钟脉冲，因此后两个代码被广泛使用。

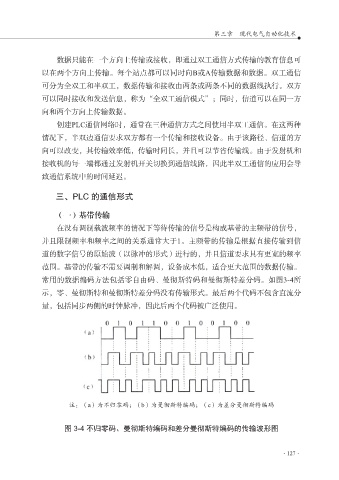

注：（a）为不归零码；（b）为曼彻斯特编码；（c）为差分曼彻斯特编码

图 3-4 不归零码、曼彻斯特编码和差分曼彻斯特编码的传输波形图

·127·
