第三章 现代电气自动化技术
（三）RS-485 通信接口
RS-485是在RS-422A的基础上发展而来的。RS-485的许多规定与RS-422A类
似，RS-485为半双工通信方式，只有一对平衡差分信号线，不能同时发送和接
收数据。使用RS-485通信接口和双绞线可以组成串行通信网络。RS-485采用半
双工通信方式，数据可以在两个方向上传送，但是同一时刻只限于在一个方向上
进行传送，可以由计算机端发送PLC端接收，也可以由PLLC端发送计算机端接
收。RS-422A通信接口结构图如图3-9所示。

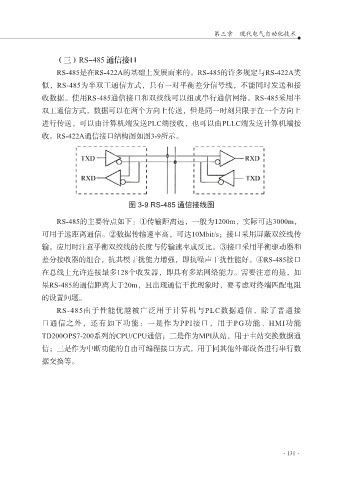

图 3-9 RS-485 通信接线图
RS-485的主要特点如下：①传输距离远，一般为1200m，实际可达3000m，
可用于远距离通信。②数据传输速率高，可达10Mbit/s；接口采用屏蔽双绞线传
输。应用时注意平衡双绞线的长度与传输速率成反比。③接口采用平衡驱动器和
差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性能好。④RS-485接口
在总线上允许连接最多128个收发器，即具有多站网络能力。需要注意的是，如
果RS-485的通信距离大于20m，且出现通信干扰现象时，要考虑对终端匹配电阻
的设置问题。
RS-485由于性能优越被广泛用于计算机与PLC数据通信，除了普通接
口通信之外，还有如下功能：一是作为PPI接口，用于PG功能、HMI功能
TD200OPS7-200系列的CPU/CPU通信；二是作为MPI从站，用于主站交换数据通
信；三是作为中断功能的自由可编程接口方式，用于同其他外部设备进行串行数
据交换等。
