把基带信号的频谱转移至比较高的频带（用基带信号对载波进行调制）再
进行传输的方式为通带传输。PLC选择基带传输还是通带传输，与信道适用频带
有关。例如，计算机或脉码调制电话终端机输出基带信号，可以使用电缆作为基
带传输，不用调制和解调载波的位置。与通带传输相较，基带传输具有设备较简
单、线路衰减小的优点，能够延长传输距离。对于不适合基带信号直接传输的信
道，可以在传输前调整脉冲信号。
适合于信道传输的码波形是通过码型变换装置转变信源数码而得来的。归零
码、不归零码、传号差分码、双相码、交替传号反转码（Code Mark Inversion，
简称CMI）等是常用的传输码波形（如图3-5所示）。

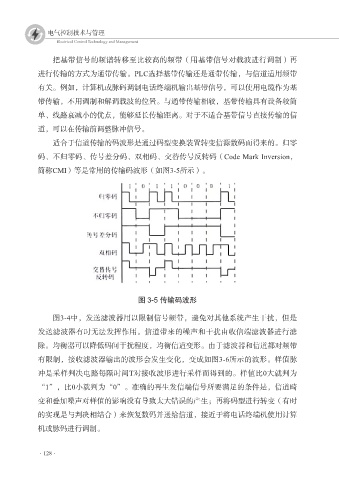

图 3-5 传输码波形
图3-4中，发送滤波器用以限制信号频带，避免对其他系统产生干扰，但是
发送滤波器有时无法发挥作用。信道带来的噪声和干扰由收信端滤波器进行滤
除。均衡器可以降低码间干扰程度，均衡信道变形。由于滤波器和信道都对频带
有限制，接收滤波器输出的波形会发生变化，变成如图3-6所示的波形。样值脉
冲是采样判决电路每隔时间T对接收波形进行采样而得到的。样值比0大就判为
“1”，比0小就判为“0”。准确的再生发信端信号所要满足的条件是，信道畸
变和叠加噪声对样值的影响没有导致太大错误的产生；再将码型进行转变（有时
的实现是与判决相结合）来恢复数码并送给信道，接近于将电话终端机使用计算
机或脉码进行调制。
