电气控制技术与管理
Electrical Control Technology and Management

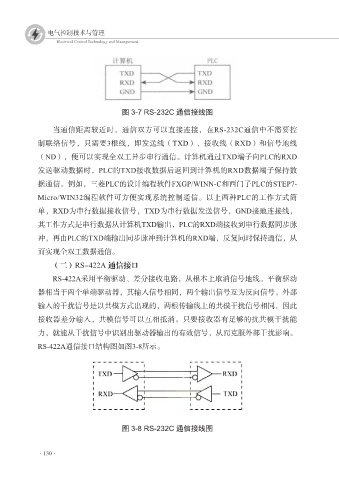

图 3-7 RS-232C 通信接线图
当通信距离较近时，通信双方可以直接连接，在RS-232C通信中不需要控
制联络信号，只需要3根线，即发送线（TXD）、接收线（RXD）和信号地线
（ND），便可以实现全双工异步串行通信。计算机通过TXD端子向PLC的RXD
发送驱动数据时，PLC的TXD接收数据后返回到计算机的RXD数据端子保持数
据通信。例如，三菱PLC的设计编程软件FXGP/WINN-C和西门子PLC的STEP7-
Micro/WIN32编程软件可方便实现系统控制通信。以上两种PLC的工作方式简
单，RXD为串行数据接收信号，TXD为串行数据发送信号，GND接地连接线，
其工作方式是串行数据从计算机TXD输出，PLC的RXD端接收到串行数据同步脉
冲，再由PLC的TXD端输出同步脉冲到计算机的RXD端，反复同时保持通信，从
而实现全双工数据通信。
（二）RS-422A 通信接口
RS-422A采用平衡驱动、差分接收电路，从根本上取消信号地线。平衡驱动
器相当于两个单端驱动器，其输入信号相同，两个输出信号互为反向信号。外部
输入的干扰信号是以共模方式出现的，两根传输线上的共模干扰信号相同，因此
接收器差分输入，共模信号可以互相抵消。只要接收器有足够的抗共模干扰能
力，就能从干扰信号中识别出驱动器输出的有效信号，从而克服外部干扰影响。
RS-422A通信接口结构图如图3-8所示。
图 3-8 RS-232C 通信接线图
·130·
