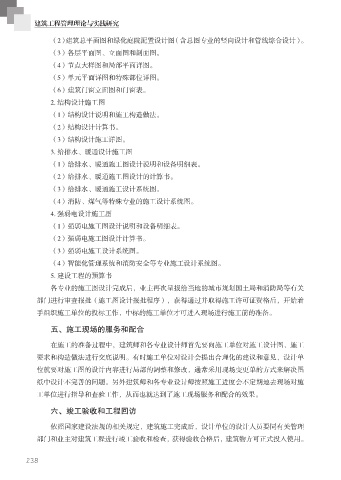

建筑工程管理理论与实践研究

（2）建筑总平面图和绿化庭院配置设计图（含总图专业的竖向设计和管线综合设计）。

（3）各层平面图、立面图和剖面图。
（4）节点大样图和局部平面详图。
（5）单元平面详图和特殊部位详图。

（6）建筑门窗立面图和门窗表。
2. 结构设计施工图
（1）结构设计说明和施工构造做法。

（2）结构设计计算书。
（3）结构设计施工详图。
3. 给排水、暖通设计施工图

（1）给排水、暖通施工图设计说明和设备明细表。
（2）给排水、暖通施工图设计的计算书。

（3）给排水、暖通施工设计系统图。
（4）消防、煤气等特殊专业的施工设计系统图。
4. 强弱电设计施工图

（1）强弱电施工图设计说明和设备明细表。
（2）强弱电施工图设计计算书。

（3）强弱电施工设计系统图。
（4）智能化管理系统和消防安全等专业施工设计系统图。
5. 建设工程的预算书

各专业的施工图设计完成后，业主再次呈报给当地的城市规划国土局和消防局等有关
部门进行审查报批（施工图设计报批程序），获得通过并取得施工许可证资格后，开始着
手组织施工单位的投标工作，中标的施工单位才可进入现场进行施工前的准备。

五、施工现场的服务和配合

在施工的准备过程中，建筑师和各专业设计师首先要向施工单位对施工设计图、施工
要求和构造做法进行交底说明。有时施工单位对设计会提出合理化的建议和意见，设计单
位就要对施工图的设计内容进行局部的调整和修改，通常采用现场变更单的方式来解决图

纸中设计不完善的问题。另外建筑师和各专业设计师按照施工进度会不定期地去现场对施
工单位进行指导和查验工作，从而也就达到了施工现场服务和配合的效果。

六、竣工验收和工程回访

依照国家建设法规的相关规定，建筑施工完成后，设计单位的设计人员要同有关管理

部门和业主对建筑工程进行竣工验收和检查，获得验收合格后，建筑物方可正式投入使用。

238
