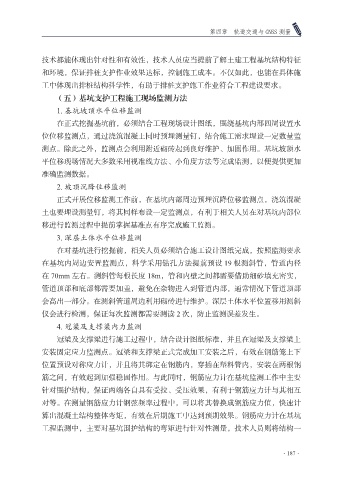

第四章 轨道交通与 GNSS 测量

技术都能体现出针对性和有效性，技术人员应当提前了解土建工程基坑结构特征
和环境，保证排桩支护作业效果达标，控制施工成本。不仅如此，也能在具体施
工中体现出排桩结构科学性，有助于排桩支护施工作业符合工程建设要求。

（五）基坑支护工程施工现场监测方法
1. 基坑坡顶水平位移监测
在正式挖掘基坑前，必须结合工程现场设计图纸，围绕基坑内部四周设置水
位位移监测点，通过浇筑混凝土同时预埋测量钉，结合施工需求埋设一定数量监

测点。除此之外，监测点会利用附近砌砖起到良好维护、加固作用。基坑坡顶水
平位移现场情况大多数采用视准线方法、小角度方法等完成监测，以便提供更加
准确监测数据。
2. 坡顶沉降位移监测

正式开展位移监测工作前，在基坑内部周边预埋沉降位移监测点，浇筑混凝
土也要埋设测量钉，将其同样布设一定监测点，有利于相关人员在对基坑内部位
移进行监测过程中提前掌握基准点有序完成施工监测。
3. 深层土体水平位移监测

在对基坑进行挖掘前，相关人员必须结合施工设计图纸完成，按照监测要求
在基坑内周边安置监测点，科学采用钻孔方法提前预设 19 根测斜管，管道内径
在 70mm 左右。测斜管每根长度 18m，管和内壁之间都需要借助细砂填充密实，
管道顶部和底部都需要加盖，避免在杂物进入到管道内部，通常情况下管道顶部

会高出一部分。在测斜管道周边利用砌砖进行维护。深层土体水平位置移用测斜
仪会进行检测，保证每次监测都需要测读 2 次，防止监测误差发生。
4. 冠梁及支撑梁内力监测
冠梁及支撑梁进行施工过程中，结合设计图纸标准，并且在冠梁及支撑梁上

安装固定应力监测点。冠梁和支撑梁正式完成加工安装之后，有效在钢筋笼上下
位置预设对称应力计，并且将其绑定在钢筋内，穿插在塑料管内，安装在两根钢
筋之间，有效起到加强稳固作用。与此同时，钢筋应力计在基坑监测工作中主要
针对围护结构，保证两端各自具有受拉、受压效果，有利于钢筋应力计与其相互

对等。在测量钢筋应力计钢弦频率过程中，可以将其替换成钢筋应力值，快速计
算出混凝土结构整体弯矩，有效在后期施工中达到预期效果。钢筋应力计在基坑
工程监测中，主要对基坑围护结构的弯矩进行针对性测量，技术人员则将结构一

·187·
