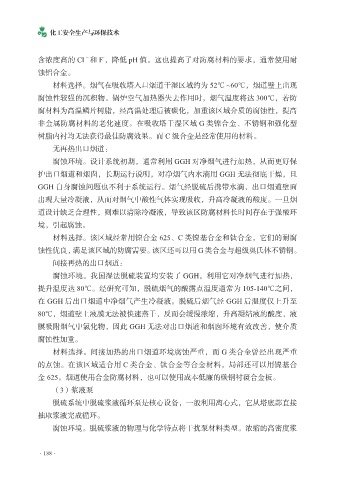

Page 199 - 化工安全生产与环保技术

化工安全生产与环保技术

-
－
含浓度高的 Cl 和 F ，降低 pH 值。这也提高了对防腐材料的要求，通常使用耐
蚀铝合金。
材料选择。烟气在吸收塔入口烟道干湿区域约为 52℃ ~60℃，烟道壁上出现

腐蚀性较强的沉积物。锅炉空气加热器失去作用时，烟气温度将达 300℃，若防
腐材料为高温鳞片树脂，经高温处理后被碳化，加重该区域介质的腐蚀性，提高
非金属防腐材料的老化速度。在吸收塔干湿区域 G 类镍合金、不锈钢和强化型
树脂内衬均无法获得最佳防腐效果。而 C 级合金是经常使用的材料。

无再热出口烟道：
腐蚀环境。设计系统初期，通常利用 GGH 对净烟气进行加热，从而更好保
护出口烟道和烟囱，长期运行说明，对净烟气内水滴用 GGH 无法彻底干燥，且
GGH 自身腐蚀问题也不利于系统运行。烟气经脱硫后携带水滴，出口烟道壁面

出现大量冷凝液，从而对烟气中酸性气体实现吸收，升高冷凝液的酸度。一旦烟
道设计缺乏合理性，则难以清除冷凝液，导致该区防腐材料长时间存在于强酸环
境，引起腐蚀。
材料选择。该区域经常用镍合金 625、C 类镍基合金和钛合金，它们的耐腐

蚀性优良，满足该区域的防腐需要。该区还可以用 G 类合金与超级奥氏体不锈钢。
间接再热的出口烟道：
腐蚀环境。我国湿法脱硫装置均安装了 GGH，利用它对净烟气进行加热，
提升温度达 80℃。经研究可知，脱硫烟气的酸露点温度通常为 105-140℃之间，

在 GGH 后出口烟道中净烟气产生冷凝液。脱硫后烟气经 GGH 后温度仅上升至
80℃，烟道壁上液膜无法被快速蒸干，反而会缓慢浓缩，升高凝结液的酸度，液
膜吸附烟气中氯化物，因此 GGH 无法对出口烟道和烟囱环境有效改善，使介质
腐蚀性加重。

材料选择。间接加热的出口烟道环境腐蚀严重，而 G 类合金曾经出现严重
的点蚀。在该区域适合用 C 类合金、钛合金等合金材料，局部还可以用镍基合
金 625。烟道使用合金防腐材料，也可以使用成本低廉的碳钢衬覆合金板。
（3）浆液泵

脱硫系统中脱硫浆液循环泵是核心设备，一般利用离心式，它从塔底部直接
抽取浆液完成循环。
腐蚀环境。脱硫浆液的物理与化学特点将干扰泵材料类型。浓缩的高密度浆

·188·
