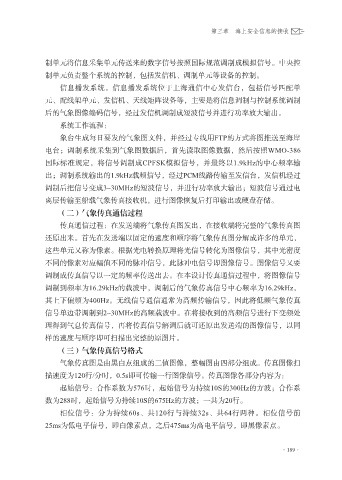

第三章 海上安全信息的接收

制单元将信息采集单元传送来的数字信号按照国际规范调制成模拟信号。中央控
制单元负责整个系统的控制，包括发信机、调制单元等设备的控制。
信息播发系统。信息播发系统位于上海通信中心发信台，包括信号匹配单
元、配线架单元、发信机、天线矩阵设备等，主要是将信息调制与控制系统调制

后的气象图像编码信号，经过发信机调制成短波信号并进行功率放大输出。
系统工作流程：
象台生成每日要发的气象图文件，并经过专线用FTP的方式将图推送至海岸
电台；调制系统采集到气象图数据后，首先读取图像数据，然后按照WMO-386

国际标准规定，将信号调制成CPFSK模拟信号，并最终以1.9kHz的中心频率输
出；调制系统输出的1.9kHz载频信号，经过PCM线路传输至发信台，发信机经过
调制后把信号变成3~30MHz的短波信号，并进行功率放大输出；短波信号通过电
离层传输至船载气象传真接收机，进行图像恢复后打印输出或硬盘存储。

（二）气象传真通信过程
传真通信过程：在发送端将气象传真图发出，在接收端将完整的气象传真图
还原出来。首先在发送端以固定的速度和顺序将气象传真图分解成许多的单元，
这些单元又称为像素。根据光电转换原理将光信号转化为图像信号，其中光密度

不同的像素对应幅值不同的脉冲信号，此脉冲电信号即图像信号。图像信号又要
调制成传真信号以一定的频率传送出去。在本设计传真通信过程中，将图像信号
调制到频率为16.29kHz的载波中，调制后的气象传真信号中心频率为16.29kHz，
其上下偏频为400Hz。无线信号通信通常为高频传输信号，因此将低频气象传真

信号单边带调制到2~30MHz的高频载波中。在将接收到的高频信号进行下变频处
理得到气息传真信号，再将传真信号解调后就可还原出发送端的图像信号，以同
样的速度与顺序即可扫描出完整的原图片。
（三）气象传真信号格式

气象传真图是由黑白点组成的二值图像，整幅图由四部分组成。传真图像扫
描速度为120行/分时，0.5s即可传输一行图像信号。传真图像各部分内容为：
起始信号：合作系数为576时，起始信号为持续10S的300Hz的方波；合作系
数为288时，起始信号为持续10S的675Hz的方波；一共为20行。

相位信号：分为持续60s、共120行与持续32s、共64行两种。相位信号前
25ms为低电平信号，即白像素点，之后475ms为高电平信号，即黑像素点。
