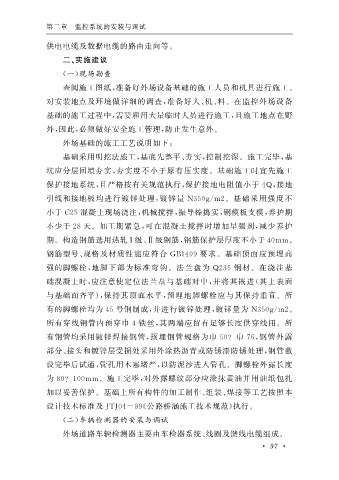

第二章 监控系统的安装与调试

供电电缆及数据电缆的路由走向等。
二、 实施建议
( 一) 现场勘查

查阅施工图纸, 准备好外场设备基础的施工人员和机具进行施工。
对安装地点及环境做详细的调查, 准备好人、 机、 料。在监控外场设备

基础的施工过程中, 需要雇用大量临时人员进行施工, 且施工地点在野
外, 因此, 必须做好安全施工管理, 防止发生意外。

外场基础的施工工艺说明如下:
基础采用明挖法施工, 基底先整平、 夯实, 控制挖深。施工完毕, 基

坑应分层回填夯实, 夯实度不小于原有压实度。基础施工时宜先施工
保护接地系统, 且严格按有关规范执行, 保护接地电阻值小于 4Q , 接地
引线和接地极均进行镀锌处理, 镀锌量 N350 g m2 。基础采用强度不
/
小于 C25 混凝土现场浇注, 机械搅拌, 振导棒捣实, 钢模板支模, 养护期
不少于 28 天。如工期紧急, 可在混凝土搅拌时增加早强剂, 减少养护

期。构造钢筋选用热轧I级、 Ⅱ 级钢筋, 钢筋保护层厚度不小于40mm 。
钢筋型号、 规格及材质性能应符合 GB1499 要求。基础顶面应预埋高

强的脚螺栓, 地脚下部为标准弯钩。法兰盘为 Q235 钢材。在浇注基
础混凝土时, 应注意使定位法兰盘与基础对中, 并将其嵌进( 其上表面

与基础面齐平), 保持其顶面水平, 预埋地脚螺栓应与其保持垂直。所
/
有的脚螺栓均为 45 号钢制成, 并进行镀锌处理, 镀锌量为 N350 g m2 。
所有穿线钢管内预穿巾 4 铁丝, 其两端应留有足够长度供穿线用。所

有钢管均采用镀锌焊接钢管, 预埋钢管规格为巾 50 ? 巾 76 , 钢管外露
部分、 接头和镀锌层受损处采用外涂热沥青或防锈漆防锈处理, 钢管敷

设完毕后试通, 管孔用木塞堵严, 以防泥沙进入管孔。脚螺栓外露长度
为 80 ? 100mm 。施工完毕, 对外露螺纹部分应涂抹黄油并用油纸包扎

加以妥善保护。基础上所有构件的加工制作、 组装、 焊接等工艺按照本

设计技术标准及JTJ04-89 《 公路桥涵施工技术规范》 执行。
( 二) 车辆检测器的安装与调试
外场道路车辆检测器主要由车检器系统、 线圈及馈线电缆组成。
