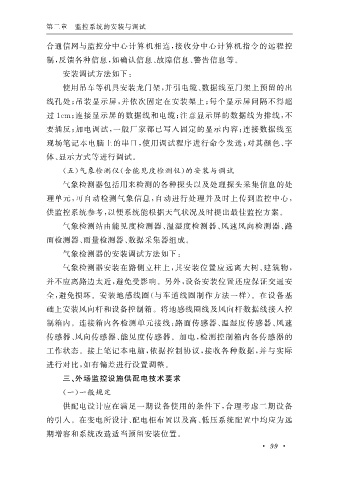

第二章 监控系统的安装与调试

合通信网与监控分中心计算机相连, 接收分中心计算机指令的远程控

制, 反馈各种信息, 如确认信息、 故障信息、 警告信息等。

安装调试方法如下:
使用吊车等机具安装龙门架, 并引电缆、 数据线至门架上预留的出
线孔处; 吊装显示屏, 并依次固定在安装架上; 每个显示屏间隔不得超

过 1cm ; 连接显示屏的数据线和电缆; 注意显示屏的数据线为排线, 不
要插反; 加电调试, 一般厂家都已写入固定的显示内容; 连接数据线至

现场笔记本电脑上的串口, 使用调试程序进行命令发送; 对其颜色、 字

体、 显示方式等进行调试。
( 五) 气象检测仪( 含能见度检测仪) 的安装与调试
气象检测器包括用来检测的各种探头以及处理探头采集信息的处

理单元, 可自动检测气象信息, 自动进行处理并及时上传到监控中心,
供监控系统参考, 以便系统能根据天气状况及时提出最佳监控方案。
气象检测站由能见度检测器、 温湿度检测器、 风速风向检测器、 路

面检测器、 雨量检测器、 数据采集器组成。

气象检测器的安装调试方法如下:
气象检测器安装在路侧立柱上, 其安装位置应远离大树、 建筑物,
并不应离路边太近, 避免受影响。另外, 设备安装位置还应保证交通安

全, 避免损坏。安装地感线圈( 与车道线圈制作方法一样)。在设备基
础上安装风向杆和设备控制箱。将地感线圈线及风向杆数据线接入控
制箱内。连接箱内各检测单元接线: 路面传感器、 温湿度传感器、 风速

传感器、 风向传感器、 能见度传感器。加电, 检测控制箱内各传感器的
工作状态。接上笔记本电脑, 依据控制协议, 接收各种数据, 并与实际

进行对比, 如有偏差进行设置调整。
三、 外场监控设施供配电技术要求

( 一) 一般规定
供配电设计应在满足一期设备使用的条件下, 合理考虑二期设备

的引入。在变电所设计、 配电柜布置以及高、 低压系统配置中均应为远
期增容和系统改造适当预留安装位置。
