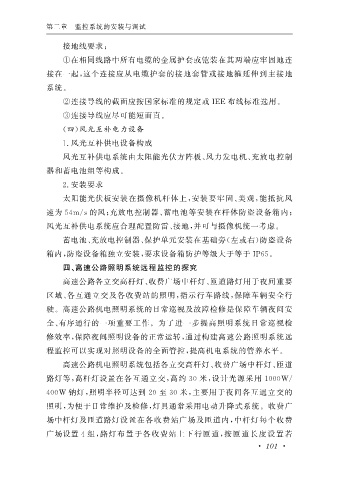

第二章 监控系统的安装与调试

接地线要求:
①在相同线路中所有电缆的金属护套或铠装在其两端应牢固地连
接在一起, 这个连接应从电缆护套的接地套管或接地箍延伸到主接地

系统。

② 连接导线的截面应按国家标准的规定或IEE 布线标准选用。
③ 连接导线应尽可能短而直。
( 四) 风光互补电力设备

1. 风光互补供电设备构成
风光互补供电系统由太阳能光伏方阵板、 风力发电机、 充放电控制

器和蓄电池组等构成。
2. 安装要求
太阳能光伏板安装在摄像机杆体上, 安装要牢固、 美观, 能抵抗风

速为 54m / s的风; 充放电控制器、 蓄电池等安装在杆体防盗设备箱内;

风光互补供电系统应合理配置防雷、 接地, 并可与摄像机统一考虑。
蓄电池、 充放电控制器、 保护单元安装在基础旁( 左或右) 防盗设备

箱内, 防盗设备箱独立安装, 要求设备箱防护等级大于等于IP65 。
四、 高速公路照明系统远程监控的探究
高速公路各立交高杆灯、 收费广场中杆灯、 匝道路灯用于夜间重要

区域、 各互通立交及各收费站的照明, 指示行车路线, 保障车辆安全行
驶。高速公路机电照明系统的日常巡视及故障检修是保障车辆夜间安
全、 有序通行的一项重要工作。为了进一步提高照明系统日常巡视检

修效率, 保障夜间照明设备的正常运转, 通过构建高速公路照明系统远

程监控可以实现对照明设备的全面管控, 提高机电系统的管养水平。
高速公路机电照明系统包括各立交高杆灯、 收费广场中杆灯、 匝道

路灯等, 高杆灯设置在各互通立交, 高约 30 米, 设计光源采用 1000W /
400W 钠灯, 照明半径可达到 20 至 30 米, 主要用于夜间各互通立交的
照明, 为便于日常维护及检修, 灯具通常采用电动升降式系统。收费广

场中杆灯及匝道路灯设置在各收费站广场及匝道内, 中杆灯每个收费
广场设置 4 组, 路灯布置于各收费站上下行匝道, 按匝道长度设置若
