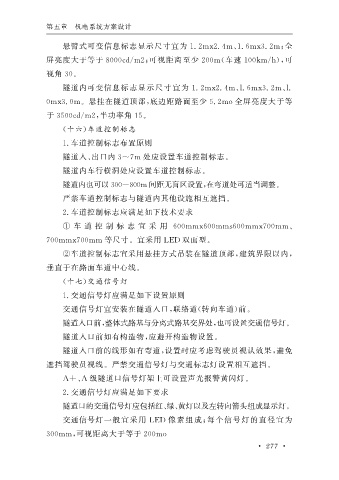

第五章 机电系统方案设计

悬臂式可变信息标志显示尺寸宜为 1.2mx2.4m 、 1.6mx3.2m ; 全

屏亮度大于等于 8000cd / m2 ; 可视距离至少 200m ( 车速 100km / h ), 可

视角 30 。
隧道内可变信息标志显示尺寸宜为 1.2mx2.4m 、 l.6mx3.2m 、 l.
0mx3.0m 。悬挂在隧道顶部, 底边距路面至少 5.2mo全屏亮度大于等

于 3500cd / m2 , 半功率角 15 。
( 十六) 车道控制标志

1. 车道控制标志布置原则
隧道入、 出口内 3~7m 处应设置车道控制标志。

隧道内车行横洞处应设置车道控制标志。
隧道内也可以300-800m 间距无盲区设置, 在弯道处可适当调整。

严禁车道控制标志与隧道内其他设施相互遮挡。
2. 车道控制标志应满足如下技术要求

① 车 道 控 制 标 志 宜 采 用 600mmx600mms600mmx700mm 、
700mmx700mm 等尺寸。宜采用 LED 双面型。

②车道控制标志宜采用悬挂方式吊装在隧道顶部, 建筑界限以内,
垂直于在路面车道中心线。
( 十七) 交通信号灯

1. 交通信号灯应满足如下设置原则
交通信号灯宜安装在隧道入口, 联络道( 转向车道) 前。

隧道入口前, 整体式路基与分离式路基交界处, 也可设置交通信号灯。
隧道入口前如有构造物, 应避开构造物设置。
隧道入口前的线形如有弯道, 设置时应考虑驾驶员视认效果, 避免

遮挡驾驶员视线。严禁交通信号灯与交通标志灯设置相互遮挡。

A+ 、 A 级隧道口信号灯架上可设置声光报警黄闪灯。
2. 交通信号灯应满足如下要求

隧道口的交通信号灯应包括红、 绿、 黄灯以及左转向箭头组成显示灯。
交通信号灯一般宜采用 LED 像素组成; 每个信号灯的直径宜为

300mm , 可视距离大于等于 200mo
