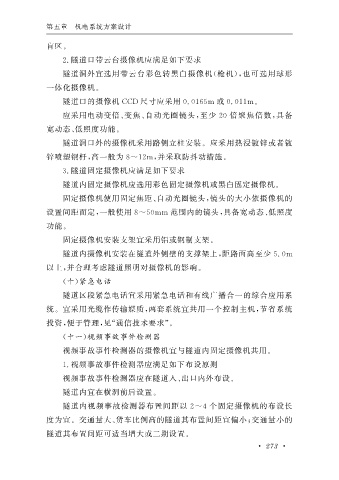

第五章 机电系统方案设计

盲区。
2. 隧道口带云台摄像机应满足如下要求
隧道洞外宜选用带云台彩色转黑白摄像机( 枪机), 也可选用球形

一体化摄像机。

隧道口的摄像机 CCD 尺寸应采用 0.0165m 或 0.011m 。
应采用电动变倍、 变焦、 自动光圈镜头, 至少 20 倍聚焦倍数, 具备
宽动态、 低照度功能。

隧道洞口外的摄像机采用路侧立柱安装。应采用热浸镀锌或者镀
锌喷塑钢杆, 高一般为 8~12m , 并采取防抖动措施。

3. 隧道固定摄像机应满足如下要求
隧道内固定摄像机应选用彩色固定摄像机或黑白固定摄像机。
固定摄像机使用固定焦距、 自动光圈镜头, 镜头的大小依摄像机的

设置间距而定, 一般使用 8~50mm 范围内的镜头, 具备宽动态、 低照度

功能。
固定摄像机安装支架宜采用铝或钢制支架。

隧道内摄像机安装在隧道外侧壁的支撑架上, 距路面高至少 5.0m
以上, 并合理考虑隧道照明对摄像机的影响。
( 十) 紧急电话

隧道区段紧急电话宜采用紧急电话和有线广播合一的综合应用系
统。宜采用光缆作传输媒质, 两套系统宜共用一个控制主机, 节省系统

投资, 便于管理, 见“ 通信技术要求”。
( 十一) 视频事故事件检测器

视频事故事件检测器的摄像机宜与隧道内固定摄像机共用。
1. 视频事故事件检测器应满足如下布设原则

视频事故事件检测器应在隧道入、 出口内外布设。
隧道内宜在横洞前后设置。
隧道内视频事故检测器布置间距以 2~4 个固定摄像机的布设长

度为宜。交通量大、 货车比例高的隧道其布置间距宜偏小; 交通量小的
隧道其布置间距可适当增大或二期设置。
