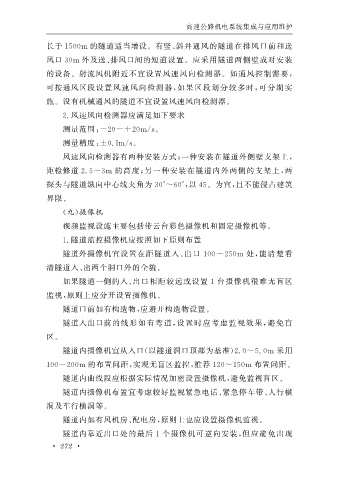

高速公路机电系统集成与应用维护

长于 1500m 的隧道适当增设。有竖、 斜井通风的隧道在排风口前和送

风口 30m 外及送、 排风口间的短道设置。应采用隧道两侧壁成对安装

的设备。射流风机附近不宜设置风速风向检测器。如通风控制需要,
可按通风区段设置风速风向检测器, 如果区段划分较多时, 可分期实

施。没有机械通风的隧道不宜设置风速风向检测器。
2. 风速风向检测器应满足如下要求
测量范围: -20-+20m / s 。

测量精度: ±0.lm / s 。
风速风向检测器有两种安装方式; 一种安装在隧道外侧壁支架上,

距检修道 2.5~3m 的高度; 另一种安装在隧道内外两侧的支架上, 两
探头与隧道纵向中心线夹角为 30°~60° , 以 45 。为宜, 且不能侵占建筑

界限。
( 九) 摄像机

视频监视设施主要包括带云台彩色摄像机和固定摄像机等。
1. 隧道监控摄像机应按照如下原则布置
隧道外摄像机宜设置在距隧道入、 出口 100~250m 处, 能清楚看

清隧道入、 出两个洞口外的全貌。
如果隧道一侧的入、 出口相距较远或设置 1 台摄像机很难无盲区

监视, 原则上应分开设置摄像机。
隧道口前如有构造物, 应避开构造物设置。
隧道入出口前的线形如有弯道, 设置时应考虑监视效果, 避免盲

区。
隧道内摄像机宜从入口( 以隧道洞口顶部为基准) 2.0~5.0m 采用

100-200m 的布置间距, 实现无盲区监控, 推荐 120~150m 布置间距。

隧道内曲线段应根据实际情况加密设置摄像机, 避免监视盲区。
隧道内摄像机布置宜考虑较好监视紧急电话、 紧急停车带、 人行横

洞及车行横洞等。
隧道内如有风机房、 配电房, 原则上也应设置摄像机监视。
隧道内靠近出口处的最后 1 个摄像机可逆向安装, 但应避免出现
