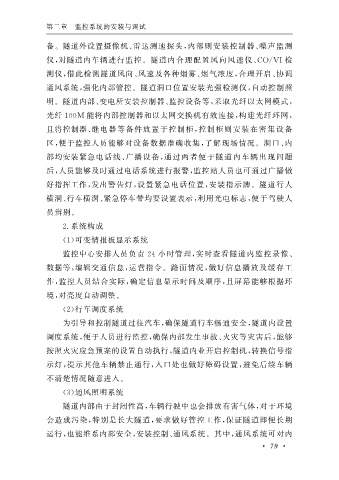

第二章 监控系统的安装与调试

备。隧道外设置摄像机、 雷达测速探头, 内部则安装控制器、 噪声监测

仪, 对隧道内车辆进行监控。隧道内合理配置风向风速仪、 CO / VI检
测仪, 借此检测隧道风向、 风速及各种烟雾、 烟气浓度, 合理开启、 协调

通风系统, 强化内部管控。隧道洞口位置安装光强检测仪, 自动控制照

明。隧道内部、 变电所安装控制器、 监控设备等, 采取光纤以太网模式,
光纤 100M 能将内部控制器和以太网交换机有效连接, 构建光纤环网,
且将控制器、 继电器等备件放置于控制柜, 控制柜则安装在密集设备

区, 便于监控人员能够对设备数据准确收集, 了解现场情况。洞口、 内
部均安装紧急电话线、 广播设备, 通过两者便于隧道内车辆出现问题

后, 人员能够及时通过电话系统进行报警, 监控站人员也可通过广播做
好指挥工作, 发出警告灯, 设置紧急电话位置, 安装指示牌。隧道行人
横洞、 行车横洞、 紧急停车带均要设置表示, 利用光电标志, 便于驾驶人

员辨别。
2. 系统构成

( 1 ) 可变情报板显示系统

监控中心安排人员负责 24 小时管理, 实时查看隧道内监控录像、
数据等, 编辑交通信息, 运营指令。路面情况, 做好信息播放及缓存工
作, 监控人员结合实际, 确定信息显示时间及顺序, 且屏幕能够根据环

境, 对亮度自动调整。
( 2 ) 行车调度系统
为引导和控制隧道过往汽车, 确保隧道行车畅通安全, 隧道内设置

调度系统, 便于人员进行监控, 确保内部发生事故、 火灾等灾害后, 能够
按照火灾应急预案的设置自动执行, 隧道内业开启控制机, 转换信号指

示灯, 提示其他车辆禁止通行, 入口处也做好障碍设置, 避免后续车辆

不清楚情况随意进入。
( 3 ) 通风照明系统
隧道内部由于封闭性高, 车辆行驶中也会排放有害气体, 对于环境

会造成污染, 特别是长大隧道, 要求做好管控工作, 保证隧道即便长期
运行, 也能维系内部安全, 安装控制、 通风系统。其中, 通风系统可对内
