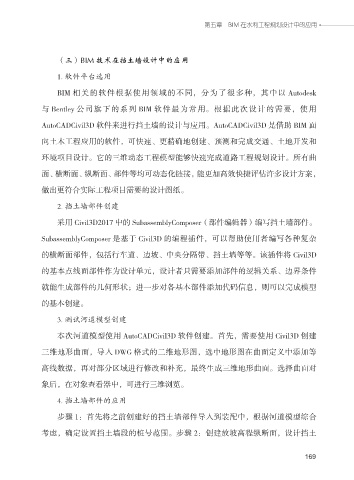

第五章 BIM 在水利工程规划设计中的应用

（三）BIM 技术在挡土墙设计中的应用
1. 软件平台选用

BIM 相关的软件根据使用领域的不同，分为了很多种，其中以 Autodesk

与 Bentley 公司旗下的系列 BIM 软件最为常用。根据此次设计的需要，使用
AutoCADCivil3D 软件来进行挡土墙的设计与应用。AutoCADCivil3D 是借助 BIM 面

向土木工程应用的软件，可快速、更精确地创建、预测和完成交通、土地开发和

环境项目设计。它的三维动态工程模型能够快速完成道路工程规划设计。所有曲

面、横断面、纵断面、部件等均可动态化链接，能更加高效快捷评估许多设计方案，

做出更符合实际工程项目需要的设计图纸。
2. 挡土墙部件创建

采用 Civil3D2017 中的 SubassemblyComposer（部件编辑器）编写挡土墙部件。

SubassemblyComposer 是基于 Civil3D 的编程插件，可以帮助使用者编写各种复杂
的横断面部件，包括行车道、边坡、中央分隔带、挡土墙等等。该插件将 Civil3D

的基本点线面部件作为设计单元，设计者只需要添加部件的逻辑关系、边界条件

就能生成部件的几何形状；进一步对各基本部件添加代码信息，则可以完成模型

的基本创建。

3. 测试河道模型创建
本次河道模型使用 AutoCADCivil3D 软件创建。首先，需要使用 Civil3D 创建

三维地形曲面，导入 DWG 格式的二维地形图，选中地形图在曲面定义中添加等

高线数据，再对部分区域进行修改和补充，最终生成三维地形曲面。选择曲面对
象后，在对象查看器中，可进行三维浏览。

4. 挡土墙部件的应用

步骤 1：首先将之前创建好的挡土墙部件导入到装配中，根据河道模型综合

考虑，确定设置挡土墙段的桩号范围。步骤 2：创建放坡高程纵断面，设计挡土
